Empat Pilar –Pengertian Kondensor : Jenis dan Fungsinya Secara Lengkap. Selamat datang dalam eksplorasi mendalam kami tentang Pengertian Kondensor, fungsi-fungsi pentingnya, dan mekanisme-mekanisme rumit di balik operasinya. Baik kalian pemula maupun penggemar di dunia sistem mekanik dan pendinginan, memahami kondensor adalah hal yang penting.

Dalam artikel ini, kami akan membawa kalian dalam perjalanan untuk memahami definisinya, fungsi-fungsi utamanya, dan prinsip-prinsip operasionalnya, semuanya disajikan dengan gaya yang mudah dipahami oleh pembaca.

Pengertian Kondensor

Kondensor adalah sebuah perangkat gelas yang digunakan dalam beberapa metode kimia untuk mendinginkan uap panas. Nama “kondensor” berasal dari kata “kondensasi,” yang menggambarkan fungsi utamanya: mendinginkan uap yang melewatinya dan mengubahnya menjadi bentuk cair.

Proses kondensasi ini serupa dengan prinsip yang terjadi pada saat embun terbentuk atau ketika gas berubah menjadi cair karena perbedaan suhu. Kondensor umumnya digunakan dalam peralatan distilasi atau refluks.

Distilasi adalah salah satu metode pemisahan zat cair dalam kimia yang berdasarkan perbedaan titik didih antara komponen atau zat penyusun campuran tersebut. Sebagai contoh, campuran air dan alkohol adalah campuran homogen yang tidak dapat dipisahkan dengan penyaringan. Distilasi menjadi metode yang paling efektif untuk memisahkan alkohol dan air karena keduanya memiliki perbedaan titik didih yang signifikan, yaitu alkohol dengan 78°C dan air dengan 100°C. Proses utama dalam distilasi adalah penguapan, di mana uap kemudian dikondensasikan kembali oleh kondensor ke dalam wadah yang berbeda.

Refluks adalah metode kimia yang memiliki berbagai tujuan, seperti menghomogenkan larutan, melakukan reaksi dengan suhu tinggi, atau melakukan ekstraksi. Proses refluks mirip dengan distilasi, di mana terjadi penguapan dalam sistem, dan kemudian uap dikondensasikan kembali oleh kondensor ke dalam wadah yang sama.

3 Fase Pada Kondensor

Prinsip dasar dari sebuah kondensor mengikuti konsep perpindahan panas, yaitu prinsip termodinamika yang menjelaskan bagaimana panas selalu berpindah dari lingkungan yang lebih hangat ke lingkungan yang lebih dingin. Proses ini penting dalam sistem pendingin untuk menjaga suhu yang diinginkan.

Terdapat 3 fase yang terjadi pada sebuah kondensor:

1. Fase Pertama: Desuperheating

Fase pertama disebut Desuperheating. Pada awalnya, uap yang masuk ke dalam kondensor memiliki suhu yang tinggi dan tekanan yang tinggi, yang dikenal sebagai “superheated” dan “super pressurized.” Dalam fase ini, kondensor bekerja untuk mengeluarkan panas dari uap tersebut dan mengubahnya menjadi keadaan cair. Proses ini adalah langkah pendinginan awal yang penting dalam siklus pendinginan.

2. Fase Kedua: Kondensasi

Fase kedua adalah Kondensasi. Setelah semua superheat refrigeran telah dikeluarkan, proses kondensasi yang sebenarnya dapat dimulai. Pada tahap ini, refrigeran gas yang tersisa akan mengalami perubahan menjadi keadaan cair. Ini terjadi karena suhu dan tekanan lingkungan kondensor lebih rendah daripada yang dibawa oleh uap refrigeran. Proses ini memungkinkan energi panas yang diambil dari sistem untuk dilepaskan ke lingkungan sekitarnya.

3. Fase Ketiga: Sub Pendinginan

Fase ketiga dan terakhir adalah keadaan Sub Pendinginan. Keadaan ini ada untuk memastikan bahwa bahkan jika ada kenaikan suhu kecil, refrigeran cair yang telah terbentuk dalam kondensor tidak akan kembali menjadi uap. Sub pendinginan membantu menjaga kestabilan kondisi refrigeran cair dan mencegahnya kembali menguap sebelum mencapai evaporator dalam siklus pendinginan.

Jenis Kondensor dan Fungsinya

Setelah memahami Pengertian Kondensor, nah adapun untuk beragam macam alat laboratorium berupa bentuk kondensor ini, antara lain :

Baca Juga :  Cara Memperbaiki Exhaust Fan yang Rusak : Panduan Lengkap

1. Kondensor Liebig

Kondensor Liebig, juga dikenal sebagai kondensor lurus, adalah jenis kondensor yang paling dasar dan paling umum digunakan dalam berbagai aplikasi laboratorium kimia. Kondensor ini sering digunakan dalam proses destilasi sederhana untuk memisahkan zat-zat yang memiliki perbedaan titik didih yang signifikan.

Kondensor Liebig bekerja dengan mengalirkan air pendingin melalui pipa sekitar yang mengalirkan uap panas. Air dingin ini membantu mendinginkan uap, menyebabkan kondensasi, dan mengubahnya kembali menjadi bentuk cair. Keunggulan utama kondensor Liebig adalah kesederhanaannya. Dibandingkan dengan jenis kondensor lainnya, desainnya yang sederhana membuatnya mudah digunakan dan dipelihara.

2. Kondensor Allihn

Kondensor Allihn, juga dikenal sebagai kondensor bola, memiliki bentuk yang unik dengan bagian dalamnya berbentuk seperti bola pada pipa yang mengalirkan uap. Kondensor ini banyak digunakan dalam proses refluks, di mana kondensasi yang cepat diperlukan.

Bentuk bola pada kondensor Allihn bertujuan untuk meningkatkan luas permukaan kondensor. Ini berarti lebih banyak bagian dari uap yang berkontak dengan permukaan kondensor, memungkinkan proses kondensasi berjalan lebih efisien dan cepat. Kondensor Allihn sangat cocok untuk refluks karena posisi vertikalnya tidak menghambat aliran kembali dari zat terkondensasi ke bagian bawah.

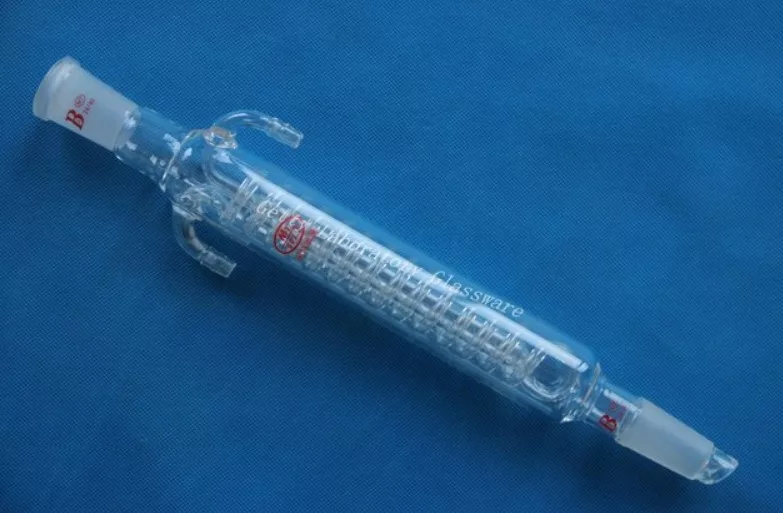

3. Kondensor Graham

Kondensor Graham, juga dikenal sebagai kondensor koil, memiliki pipa pengalir uap dalam bentuk spiral. Desain spiral ini mengoptimalkan proses kondensasi dengan memberikan luas permukaan yang lebih besar untuk pertukaran panas.

Kondensor Graham umumnya digunakan dalam proses destilasi yang lebih canggih, di mana hasil kondensasi yang optimal sangat diinginkan. Namun, kondensor ini tidak cocok untuk refluks karena bentuk spiralnya yang sempit dapat menghambat aliran zat terkondensasi. Kondensor ini lebih dikenal karena kegunaannya dalam mencapai hasil destilasi yang lebih murni dan efisien.

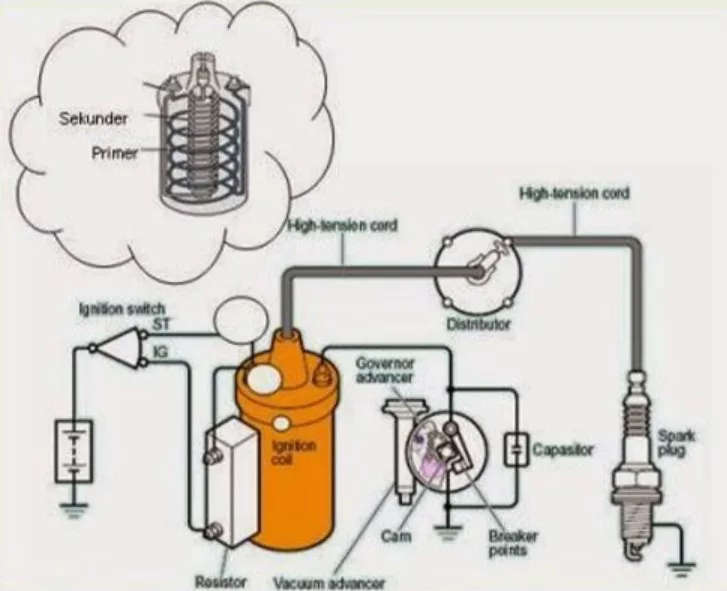

Cara Kerja Kondensor Pada Sistem Pengapian

Kondensor adalah salah satu komponen penting dalam sistem pengapian pada kendaraan bermotor. Cara kerja kondensor sangat berperan dalam menjaga kinerja platina, yang pada gilirannya memastikan pengapian mesin yang efisien dan tahan lama.

Cara kerja kondensor dimulai dengan coil sekunder dalam sistem pengapian. Coil sekunder ini memiliki tegangan yang akan meningkat ketika terjadi percikan bunga api. Peningkatan tegangan ini membantu melindungi platina agar lebih tahan lama dalam penggunaannya.

Sementara itu, arus primer dialirkan ke kumparan primer. Jika terjadi pemutusan tiba-tiba pada arus primer, kondensor secara otomatis akan menghasilkan tegangan yang cukup tinggi, bahkan mencapai sekitar 500 volt pada kumparan primer dan sekitar 10.000 volt pada kumparan sekunder yang terletak di dalam Ignition coil.

Selanjutnya, induksi terjadi dan menyebabkan arus mengalir dalam bentuk percikan api yang terjadi pada bagian breaker point. Selain itu, platina akan mengalami proses pemutusan secara perlahan daripada pemutusan yang tiba-tiba yang disebabkan oleh arus dan tegangan listrik.

Arus primer harus diputuskan dengan cepat agar tegangan yang dihasilkan di kumparan sekunder dapat mencapai tingkat yang maksimal. Setelah itu, hambatan arus akan mulai melambat ketika arus primer dialirkan dengan tegangan. Hal ini terjadi karena terjadi induksi diri pada saat arus mengalir melalui kumparan.

Dengan demikian, kondensor berperan penting dalam menjaga kinerja sistem pengapian dengan mengatur tegangan dan arus pada saat yang tepat, sehingga platina dapat bekerja secara efisien dan lebih tahan lama dalam operasi mesin kendaraan.

Penutup

Sebagai penutup dari empatpilar.com ini, Pengertian Kondensor adalah komponen penting dalam berbagai sistem dan aplikasi, mulai dari AC hingga industri kimia. Dengan berbagai jenis seperti kondensor udara, kondensor air, dan kondensor uap, masing-masing memiliki fungsinya sendiri dalam membantu proses perpindahan panas dan kondensasi bahan.

Memahami pengertian kondensor, jenis, dan fungsinya bukan hanya membantu kita dalam kehidupan sehari-hari, tetapi juga penting dalam perkembangan teknologi dan ilmu pengetahuan. Dengan demikian, kondensor tetap menjadi salah satu elemen inti yang mendukung efisiensi dan efektivitas dalam berbagai sektor.
