√ Pengertian Saklar Tunggal, Cara Kerja dan Fungsi : Pembahasan Lengkap

Posted on

Empat Pilar –Pengertian Saklar Tunggal, Cara Kerja dan Fungsi : Pembahasan Lengkap. Dalam artikel yang komprehensif ini, kita akan menjelajahi topik “Pengertian Saklar Tunggal, Cara Kerja, dan Fungsi: Pembahasan Lengkap.” Saklar memiliki peran penting dalam kehidupan sehari-hari kita, memungkinkan kita untuk mengontrol aliran listrik dan mengaktifkan atau menonaktifkan berbagai perangkat listrik.

“Pengertian Saklar Tunggal, Cara Kerja, dan Fungsi: Pembahasan Lengkap” bertujuan untuk memberikan pemahaman mendalam tentang saklar tungga, mekanismenya, dan fungsinya. Baik Kalian seorang penggemar listrik, seorang mahasiswa, atau sekadar ingin tahu tentang cara kerja saklar, artikel ini akan memberikan pengetahuan berharga bagi Kalian.

Pengertian Saklar Tunggal

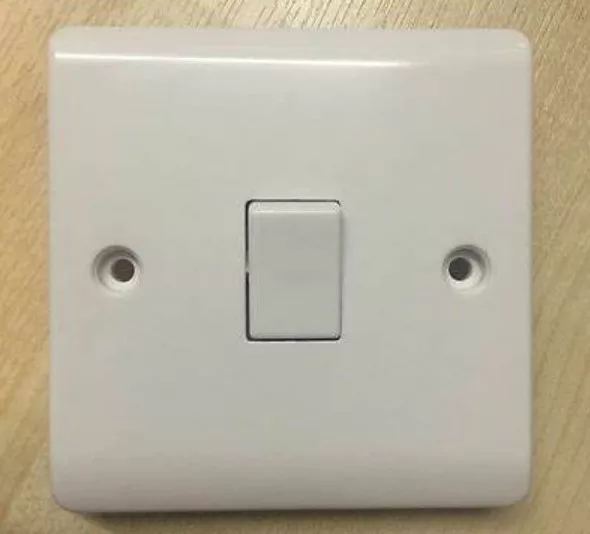

Dalam konteks listrik, pengertian dari saklar tunggal adalah perangkat yang bertindak sebagai jembatan yang menghubungkan dan memutuskan aliran arus listrik.

Saklar ini termasuk dalam kategori SPST (Single Pole Single Throw), yang berarti saklar tersebut hanya bisa digunakan dalam satu arah dan memiliki satu kutub saja.

Dapat disimpulkan bahwa tugas utama dari saklar tunggal adalah sebagai sistem pengendali dengan mengontrol aliran listrik pada perangkat elektronik yang terhubung dengannya.

Akan tetapi, saklar tunggal memiliki batasan karena hanya dapat bekerja dalam satu arah, yaitu hanya untuk menghubungkan dan memutuskan aliran listrik saja, sejalan dengan kategorinya sebagai SPST.

Namun, saklar ini sangat umum digunakan dan mudah ditemukan pada perangkat seperti lampu rumah, stop kontak, saklar kipas angin, microwave, dan lain-lain.

Dalam penggunaannya, saklar tunggal sangat membantu kita dalam mengendalikan perangkat elektronik yang kita gunakan sehari-hari.

 Komponen-Komponen Saklar Tunggal

Meskipun saklar tunggal tampak sederhana, sebenarnya ia terdiri dari beberapa bagian penting yang tak terpisahkan, dan ini juga berlaku untuk saklar ganda.

Untuk memahami lebih lanjut mengenai komponen-komponen dari saklar tunggal, mari kita perhatikan penjelasan lebih rinci yang akan kami sampaikan berikut ini.

  1. Rumah Saklar
    Ini adalah tempat bagi saklar listrik untuk beroperasi secara aman dan efisien, biasanya dibuat dari semikonduktor atau plastik yang memiliki sifat isolator.
  2. Baut Pengikat Fasa
    Komponen penting yang memastikan kabel pada saklar terikat kuat dan aman, mengurangi risiko gangguan listrik.
  3. Plat Penghubung
    Fungsi utamanya adalah membuka dan menutup jalur arus listrik saat saklar dinyalakan atau dimatikan, sangat vital untuk fungsi saklar.
  4. Titik Hubung
    Elemen penting dalam rangkaian listrik yang memfasilitasi aliran arus dari saklar ke lampu, membantu fungsi saklar tunggal.
  5. Tombol
    Komponen kontrol utama pada saklar tunggal, memungkinkan pengguna untuk dengan mudah mengubah posisi saklar dari on ke off atau sebaliknya.

Fungsi Saklar Tunggal

Dalam eksistensi manusia, saklar tunggal adalah perangkat listrik yang memegang peran krusial dan sering dioperasikan dalam rutinitas harian.

Setelah memahami Pengertian Saklar Tunggal, selanjutnya Sebagai perangkat listrik yang simpel, saklar tunggal mampu memfasilitasi beberapa fungsi yang sangat signifikan, seperti:

1. Saklar: Menghubungkan dan Memutus Aliran Listrik

Dalam dunia listrik, saklar memiliki peran penting sebagai alat yang menghubungkan dan memutus aliran listrik.

Dengan menggunakan saklar, penggunaan perangkat elektronik menjadi lebih fleksibel karena dapat dikendalikan sesuai kebutuhan, baik untuk menghidupkan maupun mematikan perangkat tersebut.

Tanpa adanya saklar, kita akan kesulitan dalam mengontrol aliran listrik yang masuk ke perangkat elektronik, yang dapat mengakibatkan kerusakan pada peralatan dan bahkan membahayakan keselamatan kita.

2. Mencegah Terjadinya Korsleting Listrik

Mencegah terjadinya korsleting listrik merupakan hal yang sangat penting dalam menjaga kinerja optimal perangkat elektronik kita.

Seperti yang kita ketahui, penggunaan yang berlebihan dan terus-menerus dapat mempercepat kerusakan perangkat, bahkan dapat menyebabkan terjadinya korsleting.

Untungnya, penggunaan saklar dapat membantu mengurangi risiko ini. Dengan mengatur penggunaan perangkat elektronik sesuai kebutuhan dan mematikannya saat tidak digunakan, kita dapat memperpanjang masa pakai perangkat dan menjaga keamanan listrik di rumah.

3. Melindungi dari Bahaya Kesetrum

Saklar tidak hanya berfungsi sebagai penghubung listrik, tetapi juga sebagai perlindungan yang membantu mengurangi risiko kesetrum.

Dengan menggunakan saklar, kita dapat merasa lebih aman saat menghidupkan atau mematikan perangkat elektronik tanpa takut terkena arus listrik yang berbahaya.

Baca Juga :  Cara Mengukur Tegangan DC dan AC : Mudah Dipahami dan Dipraktekkan

Menurut kami, ini merupakan salah satu alasan mengapa penggunaan saklar yang tepat sangat penting dalam menjaga keselamatan dan kesehatan di rumah.

Cara Kerja Saklar Tunggal

Prinsip dasar kerja saklar tunggal adalah pengendalian aliran arus listrik melalui cara yang sangat sederhana. Dengan kata lain, saklar tunggal berfungsi sebagai pemutus dan penghubung aliran listrik dalam suatu rangkaian.



Berikut ini penjelasan lebih rinci tentang cara kerja saklar tunggal:

  1. Posisi Saklar Mati:
    Dalam posisi ini, saklar tunggal memutus aliran listrik. Tombol atau tuas saklar dalam keadaan tidak ditekan atau dalam posisi netral. Di dalam saklar, terdapat plat logam yang berfungsi sebagai penghubung (connector) yang saat ini dalam keadaan tidak menyentuh titik hubung lainnya, sehingga arus listrik tidak dapat mengalir melalui rangkaian.
  2. Pengaktifan Saklar:
    Ketika tombol atau tuas saklar ditekan ke satu sisi (biasanya ke bawah atau ke arah tertentu), plat logam di dalam saklar akan menyentuh titik hubung lainnya. Proses ini akan membentuk sambungan yang memungkinkan aliran listrik mengalir dalam rangkaian. Ini adalah posisi “hidup” atau “on” dari saklar.
  3. Aliran Listrik:
    Setelah saklar ditekan, arus listrik akan mengalir dari sumber listrik, melewati saklar, dan kemudian ke perangkat atau alat yang terhubung dalam rangkaian. Aliran listrik ini akan memungkinkan perangkat atau alat bekerja sesuai dengan fungsinya.
  4. Mematikan Saklar:
    Untuk mematikan aliran listrik, tombol atau tuas saklar ditekan kembali ke posisi semula atau ke sisi lain (biasanya ke atas atau ke arah tertentu). Dalam posisi ini, plat logam di dalam saklar akan terpisah dari titik hubung lainnya, memutus aliran listrik dan menghentikan operasi perangkat atau alat yang terhubung dalam rangkaian.

Secara keseluruhan, saklar tunggal bekerja berdasarkan prinsip yang sangat sederhana: menghubungkan dan memutus aliran listrik. Meskipun sederhana, saklar tunggal adalah komponen penting dalam berbagai jenis rangkaian listrik dan perangkat elektronik.

Cara Pasang Saklar Tunggal

Memasang saklar tunggal mungkin terlihat menakutkan, tetapi sebenarnya Kalian dapat melakukannya sendiri tanpa harus memanggil seorang teknisi.

Pembahasan terakhir mengenai Pengertian Saklar Tunggal adalah langkah-langkah yang dapat Kalian ikuti untuk memasang saklar tunggal dengan benar:

  • Langkah 1: Persiapkan peralatan
    Kalian akan membutuhkan beberapa peralatan seperti obeng, saklar, kabel, tespen, dan lain-lain. Pastikan Kalian memiliki semua peralatan yang diperlukan sebelum memulai.
  • Langkah 2: Matikan aliran listrik
    Untuk alasan keamanan, matikan aliran listrik dengan mematikan MCB sebelum memulai pemasangan saklar.
  • Langkah 3: Periksa kabel listrik
    Pastikan bahwa rangkaian listrik tidak lagi mengandung listrik dengan menggunakan tespen sebelum memulai pemasangan saklar.
  • Langkah 4: Pasang kabel pada sumber input
    Setelah memastikan aman, potong kabel dan pasangkannya pada sumber input. Pastikan kabel terpasang dengan benar dan kuat agar tidak lepas.
  • Langkah 5: Pasang kabel pada saklar
    Cari lubang pada saklar dan pasang kabel pada titik tersebut yang akan menjadi output yang mengarah pada lampu. Pastikan kabel terpasang dengan benar dan kuat agar tidak lepas.
  • Langkah 6: Kencangkan baut pada saklar
    Setelah semua komponen terpasang dengan benar, kencangkan semua baut yang terdapat pada saklar agar terpasang dengan kuat dan tidak bergerak.
  • Langkah 7: Periksa saklar dengan tespen
    Pastikan saklar berfungsi dengan baik dengan menggunakan tespen untuk memeriksa aliran listrik. Jika saklar tidak berfungsi, pastikan semua kabel terpasang dengan benar sebelum mencoba lagi.
  • Langkah 8: Hidupkan MCB dan periksa saklar
    Setelah saklar dipasang, hidupkan MCB dan periksa kondisi saklar. Jika saklar berfungsi dengan benar, maka pemasangan saklar tunggal telah selesai dan siap untuk digunakan.

Dalam dunia listrik, terdapat suatu perangkat yang sering diabaikan namun memiliki peran yang sangat penting dalam kehidupan sehari-hari kita, yaitu saklar tunggal.

Bagi seorang teknisi listrik, saklar tunggal merupakan perangkat yang paling sederhana dan paling banyak digunakan dalam instalasi listrik.

Saklar tunggal berfungsi sebagai penghubung dan pemutus aliran listrik dengan satu beban saja. Perangkat ini biasanya digunakan pada sirkuit searah dan memiliki satu input dan satu output.

Selain dapat mencegah risiko korsleting, saklar tunggal juga berfungsi sebagai pengaman bagi pengguna agar dapat menggunakan alat listrik dengan aman tanpa khawatir kesetrum.

Baca Juga :  Apakah Aman Meteran Listrik Tanpa Grounding?

Kelebihan saklar tunggal antara lain harganya yang terjangkau, kemudahan penggunaan, pemasangan yang mudah, dan fleksibilitasnya. Saklar tunggal dapat dengan mudah ditemukan digunakan di rumah atau gedung.

Dengan menggunakan saklar tunggal, proses menyalakan dan mematikan peralatan elektronik menjadi lebih mudah dan efisien.

Dengan menggunakan saklar tunggal, proses menyalakan dan mematikan peralatan elektronik menjadi lebih mudah dan efisien.

Kesimpulan

Demikianlah penjelasan yang telah empatpilar.com sampaikan tentang pengertian Saklar Tunggal, cara kerja, serta fungsi yang sangat penting dalam dunia elektronika.

Diharapkan, melalui pemahaman yang baik terhadap Pengertian Saklar Tunggal, kita dapat lebih berhati-hati dan bijaksana dalam menggunakannya. Hal ini bukan saja memungkinkan kita menghemat energi, tapi juga bisa mencegah risiko kerusakan perangkat atau kecelakaan yang mungkin terjadi.

Teruslah belajar dan menggali pengetahuan tentang teknologi sekitar kita, sebab pemahaman tersebut tak hanya akan memperkaya wawasan, tetapi juga menunjang kehidupan sehari-hari kita.

Ingatlah bahwa pengetahuan yang baik tentang perangkat-perangkat elektronika seperti Saklar Tunggal adalah langkah awal untuk menjadi konsumen yang cerdas dan bertanggung jawab.
