Pengertian Wattmeter : Fungsi dan Cara Menggunakannya

Posted on

Empat Pilar – Pengertian Wattmeter : Fungsi dan Cara Menggunakannya. Hallo semua! Pernahkah kalian mendengar istilah wattmeter? Bagi yang belum familiar, artikel ini akan membahas secara lengkap tentang apa itu wattmeter, fungsinya, dan cara menggunakannya. So, let’s dive right in!

Artikel ini mengulas secara mendalam tentang pengertian wattmeter, fungsinya dalam kehidupan sehari-hari, dan cara menggunakannya. Kami juga akan membahas beberapa pertanyaan umum tentang wattmeter.

Wattmeter adalah alat yang digunakan untuk mengukur konsumsi energi listrik dalam satuan watt. Alat ini sangat penting dalam berbagai aplikasi, baik di rumah, industri, atau laboratorium. Namun, sebelum kita membahas lebih lanjut, mari kita pahami lebih dalam tentang wattmeter.

Pengertian Wattmeter

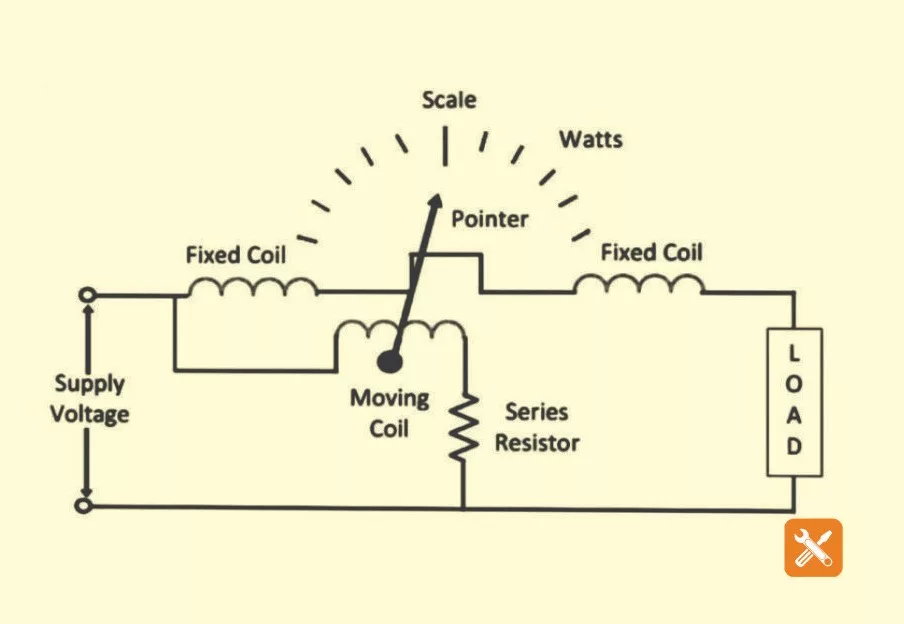

Secara esensial, Wattmeter adalah kombinasi dari dua alat pengukur, yaitu Amperemeter dan Voltmeter. Karena itu, Wattmeter terdiri dari dua jenis kumparan – kumparan arus dan kumparan tegangan.

Kumparan arus diinstalasi secara seri dengan beban, sementara kumparan tegangan dipasang secara paralel dengan sumber tegangan.

Wattmeter adalah instrumen yang digunakan untuk mengukur daya listrik secara langsung. Alat ini dapat digunakan untuk mengukur baik arus searah maupun arus bolak-balik.

Fungsi Wattmeter

Wattmeter adalah alat pengukur yang digunakan untuk mengukur daya listrik dalam satuan watt dalam suatu rangkaian listrik. Pengukuran ini berdasarkan pada konsep dasar listrik, yaitu hubungan antara tegangan (volt), arus (ampere), dan resistansi (ohm).

Ada dua jenis utama penggunaan wattmeter: untuk rangkaian listrik arus searah (DC) dan rangkaian listrik arus bolak-balik (AC).

1. Untuk rangkaian listrik DC: P = V x I

Di mana P adalah daya listrik (dalam watt), V adalah tegangan (dalam volt), dan I adalah arus (dalam ampere).

2. Untuk rangkaian listrik AC: P = V x I x cos(Φ)

Di mana P adalah daya listrik (dalam watt), V adalah tegangan efektif (dalam volt), I adalah arus efektif (dalam ampere), dan cos(Φ) adalah faktor daya.

Faktor daya adalah ukuran seberapa efisien daya listrik yang digunakan dalam rangkaian AC, dan nilainya berada di antara 0 dan 1.

Nilai faktor daya 1 menunjukkan bahwa daya listrik digunakan secara maksimal, sedangkan nilai 0 menunjukkan bahwa tidak ada daya yang digunakan.

Wattmeter dapat digunakan dalam berbagai aplikasi, termasuk dalam industri, pengujian peralatan listrik, dan sistem energi.

Penggunaan wattmeter sangat penting untuk memastikan bahwa peralatan listrik bekerja dengan efisiensi maksimum dan untuk membantu mencegah kerusakan pada peralatan akibat beban berlebih.

Prinsip Kerja Wattmeter

Setelah mengetahui Pengertian Wattmeter, selanjutnya Prinsip kerja dari wattmeter didasarkan pada hukum-hukum dasar fisika, terutama hukum induksi magnetik dan gaya Lorentz. Berikut ini adalah penjelasan lebih lanjut tentang prinsip kerja dari wattmeter:

  1. Kumparan Arus dan Tegangan
    Wattmeter memiliki dua komponen utama, yaitu kumparan arus dan kumparan tegangan. Kumparan arus dirancang untuk membawa arus listrik yang harus diukur, sedangkan kumparan tegangan dihubungkan dengan sumber tegangan.
  2. Penciptaan Medan Magnet
    Ketika arus listrik mengalir melalui kumparan arus, ini menciptakan medan magnet di sekitar kumparan. Intensitas medan magnet ini sebanding dengan besar arus yang mengalir melalui kumparan.
  3. Gaya Lorentz
    Prinsip fisika yang disebut gaya Lorentz menjelaskan bagaimana medan magnet dapat mempengaruhi partikel yang bergerak. Dalam konteks wattmeter, gaya Lorentz ini mempengaruhi jarum atau pointer dalam alat. Medan magnet yang diciptakan oleh kumparan arus mempengaruhi jarum, yang juga dipengaruhi oleh arus yang mengalir melalui kumparan tegangan.
  4. Gerakan Jarum
    Dua medan magnet ini menciptakan gaya pada jarum wattmeter, yang menyebabkan jarum bergerak atau berputar. Semakin besar arus dan tegangan dalam rangkaian, semakin besar pula gaya yang diterima oleh jarum. Ini berarti bahwa jarum akan bergerak lebih jauh pada skala alat, menunjukkan pengukuran daya yang lebih tinggi.
  5. Pembacaan Daya
    Gerakan jarum ini dicatat pada skala yang diberikan pada wajah wattmeter, yang memungkinkan kita membaca pengukuran daya langsung dari alat.

Secara keseluruhan, prinsip kerja wattmeter memungkinkannya mengukur daya listrik dengan akurat dalam berbagai rangkaian listrik, baik itu arus searah atau arus bolak-balik.

Baca Juga :  Daftar Skema TV China Terbaru dan Lengkap : UPDATE

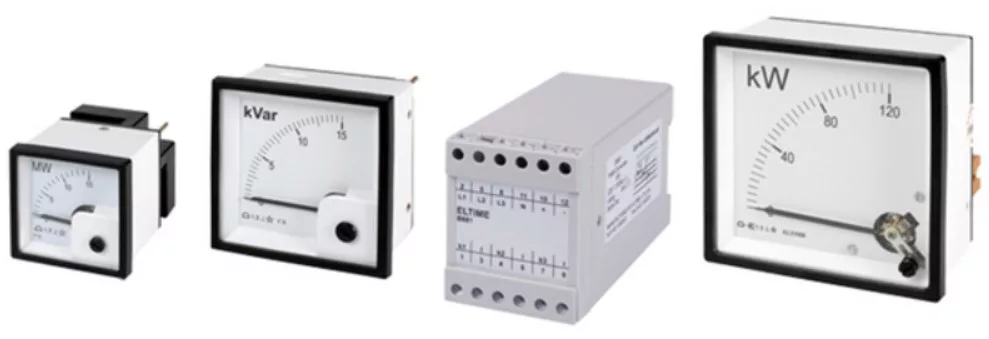

Jenis-Jenis Wattmeter

Sudah memahami Pengertian Wattmeter kan? nah berikutnya sama dengan keempat alat ukur daya listrik lainnya, Watt Meter juga dikelompokkan menjadi dua jenis utama yaitu digital dan analog dengan masing-masing penjelasan sebagai berikut:



1. Watt Meter Digital

Watt Meter digital, juga dikenal sebagai meteran elektronik, mampu menghasilkan ribuan sampel arus dan tegangan dalam satu detik.

Dengan mengalikan nilai rata-rata tegangan ini dengan arus yang mengalir melalui perangkat, kita mendapatkan “daya murni (True Power)”.

Jika daya murni ini dibagi oleh VA (volt-ampere) yang sebenarnya, kita mendapatkan “Power Factor”.

Untuk menghitung arus dan tegangan RMS, daya (watt), kilowatt-hour (kwh), dan juga faktor daya, rangkaian perangkat ini menggunakan nilai sampel.

Dalam model perangkat sederhana, informasi akan ditampilkan pada layar LCD. Namun, pada jenis perangkat kelas atas, informasi tersebut dapat disimpan dan bahkan dikirimkan ke lokasi pusat atau peralatan lapangan lainnya.

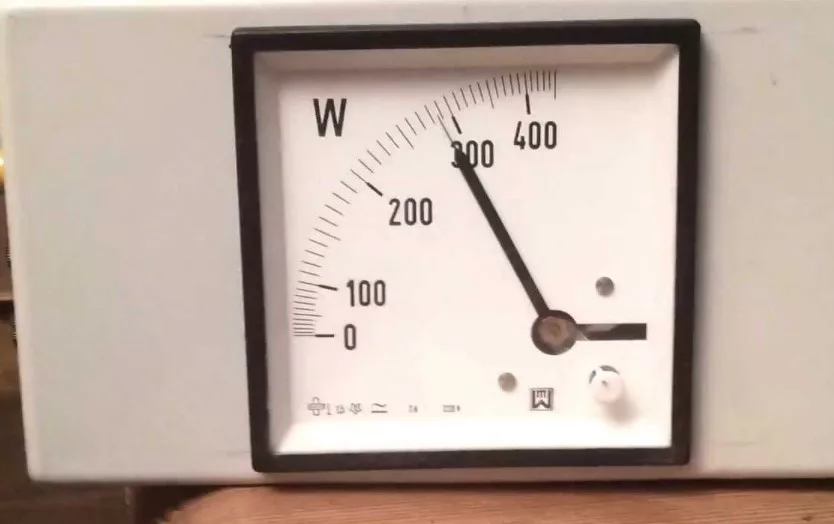

2. Watt Meter Analog

Jika menggunakan versi analog, pengguna perlu mampu membaca hasil pengukuran yang ditunjukkan oleh jarum. Berbeda dengan versi digital, hasil pengukuran akan muncul secara otomatis dan lebih mudah dibaca.

Selain itu, model analog juga dibagi menjadi beberapa jenis yang memiliki penjelasan masing-masing.

3. Watt Meter Elektrodinamometer

Juga dikenal sebagai Watt Meter Elektrodinamik, perangkat ini memiliki konstruksi dan desain yang cukup mirip dengan alat ukur daya jenis Volt Meter dan Amperemeter yang bermodel analog.

Perangkat ini dilengkapi dengan dua buah kumparan yang terhubung ke sirkuit pengukuran daya yang berbeda.

Kumparan yang tetap terhubung secara seri dengan rangkaian, sementara kumparan yang bergerak terhubung ke tegangan dan menghasilkan arus yang sebanding dengan tegangan tersebut.

Selain itu, kumparan yang bergerak juga terhubung dengan resistor non-induktif dalam mode seri untuk membatasi arus.

Dengan konstruksi ini, alat ini menghasilkan arus yang sebanding dengan tegangan, dan akhirnya menghasilkan tegangan koil atau tegangan pengukur.

4. Watt Meter Induksi

Jenis Watt Meter ini memiliki perbedaan yang signifikan dibandingkan dengan jenis lainnya karena hanya dapat digunakan pada suplai listrik dengan arus bolak-balik.

Kelebihan utama dari jenis Watt Meter ini adalah memiliki skala yang jelas, peredam berkualitas tinggi, dan kebebasan dari pengaruh medan magnet yang tidak diinginkan.

Selain tiga kelebihan tersebut, keunggulan lainnya adalah alat ini jarang mengalami kesalahan pengukuran yang umumnya terjadi akibat perubahan frekuensi.

Namun, kelemahan dari alat ini adalah rentan terhadap kesalahan jika dipengaruhi oleh perubahan suhu yang dapat mempengaruhi arus eddy.

Instrumen yang terdapat dalam jenis Watt Meter ini adalah kumparan tegangan dan kumparan arus. Kedua kumparan ini dikalikan dengan kopel sehingga menghasilkan hasil perkalian arus dan tegangan yang berbanding lurus.

5. Watt Meter Thermocouple

Watt Meter analog jenis ini bekerja berdasarkan prinsip gaya listrik termos.

Perangkat ini umumnya digunakan untuk mengukur daya yang relatif kecil, seperti frekuensi audio.

Secara keseluruhan, Watt Meter adalah alat pengukur daya listrik yang terbagi menjadi dua jenis, yaitu digital dan analog. Di antara jenis analog ini sendiri, terdapat tiga model yang berbeda.

Cara Menggunakan Wattmeter

Ketika sudah memahami Pengertian Wattmeter, selanjutnya kamu juga perlu memahami cara menggunakan Wattmeter. Menggunakan wattmeter tidak terlalu sulit, tetapi Kamu harus hati-hati untuk menghindari cedera. Berikut adalah beberapa langkah sederhana yang harus Kamu ikuti:

  1. Pastikan Alat yang Akan Diukur dan Wattmeter Dalam Kondisi Baik
    Sebelum memulai, pastikan perangkat dan wattmeter yang akan Kamu gunakan dalam kondisi baik. Jika ada kerusakan atau masalah lainnya, itu bisa mempengaruhi akurasi pengukuran atau bahkan menyebabkan bahaya.
  2. Persiapkan Koneksi
    Wattmeter biasanya memiliki dua kabel, satu untuk fase (kadang-kadang disebut “live” atau “hot”) dan satu untuk netral. Pastikan Kamu tahu mana yang mana. Kamu perlu menghubungkan kabel fase wattmeter ke terminal fase alat dan kabel netral ke terminal netral.
  3. Pasang Wattmeter
    Pasang wattmeter ke sumber listrik dan perangkat yang ingin Kamu ukur. Pastikan semua koneksi aman dan stabil sebelum melanjutkan.
  4. Nyalakan Perangkat
    Sekarang nyalakan perangkat yang ingin Kamu ukur. Kamu harus melihat pembacaan pada wattmeter berubah.
  5. Baca Hasil
    Lihat pada layar wattmeter untuk melihat berapa watt yang digunakan perangkat. Catat angka ini jika perlu.
  6. Matikan Perangkat dan Lepas Wattmeter
    Setelah Kamu selesai, matikan perangkat dan lepaskan wattmeter dengan hati-hati.
Baca Juga :  Cara Kerja Penyearah Setengah Gelombang : dan Pengertiannya

Ingatlah bahwa listrik bisa sangat berbahaya jika tidak ditangani dengan benar. Selalu berhati-hati saat menggunakan wattmeter dan pastikan Kamu mengerti bagaimana alat ini bekerja sebelum menggunakannya. Jika Kamu tidak yakin, minta bantuan dari profesional.

Penutup

Dalam kesimpulan, wattmeter merupakan instrumen penting yang digunakan dalam pengukuran daya listrik, baik dalam dunia industri maupun rumah tangga.

Pemahaman yang baik tentang pengertian wattmeter, fungsi, dan cara menggunakannya adalah hal yang fundamental untuk memastikan kinerja dan keamanan sistem listrik kita.

Dengan mengetahui bagaimana cara memanfaatkan alat ini secara efektif, kita dapat memonitor penggunaan energi, mendiagnosa masalah sebelum mereka menjadi serius, dan pada akhirnya membantu kita untuk menggunakan energi secara lebih efisien dan bertanggung jawab.

Semoga artikel dari empatpilar.com ini, bisa membantu Kamu untuk lebih memahami dan mengapresiasi peran penting dari wattmeter dalam kehidupan kita sehari-hari. Kata Pencarian Terpopulerhttps://www empatpilar com/pengertian-wattmeter/
