Bagian-Bagian Bosch Pump Mesin Diesel

Ketahui, Bagian-Bagian Bosch Pump Mesin Diesel Secara Lengkap

Posted on

Empat Pilar – Ketahui, Bagian-Bagian Bosch Pump Mesin Diesel Secara Lengkap. Pompa adalah salah satu komponen paling penting dalam mesin diesel. Pompa bertanggung jawab untuk mengatur aliran bahan bakar ke dalam ruang bakar untuk pembakaran yang optimal.

Dalam mesin diesel, salah satu merek pompa yang terkenal adalah Bosch Pump. Bagian-Bagian Bosch Pump Mesin Diesel terdiri dari beberapa komponen yang bekerja sama untuk menjaga kinerja mesin diesel yang efisien dan handal.

Dalam artikel ini, kita akan menjelajahi setiap komponen atau Bagian-Bagian Bosch Pump Mesin Diesel Secara Lengkap dan memahami peran serta pentingnya masing-masing komponen tersebut.

Bosch Pump Adalah

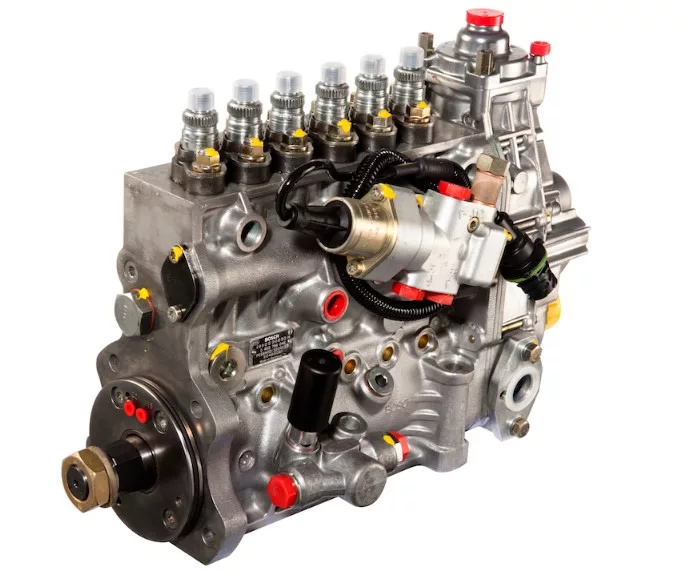

Bosch Pump adalah perangkat penting dalam mesin diesel, yang bertugas menyalurkan bahan bakar ke injector untuk disemprotkan ke ruang pembakaran. Bosch Pump termasuk dalam jenis pompa torak reciprocating, yang mengubah energi mekanis dari penggerak pompa menjadi energi dinamis terhadap cairan yang dipindahkan.

Energi ini dialihkan ke cairan melalui elemen seperti gear/crank dan cam yang bergerak secara memutar dan mendorong piston yang kemudian menekan fluida sehingga dapat mengalir.

Namun, kerja Bosch Pump Diesel Generator bisa menurun, dan hal ini dapat menyebabkan peningkatan suhu gas buang dan selisih besar antara satu silinder dan lainnya.

Selain itu, tenaga dari diesel generator bisa berkurang sehingga tidak mampu untuk menangani beban yang diterima. Untuk mengatasi ini, perlu dilakukan pemeliharaan yang tepat sesuai dengan petunjuk buku manual dan secara terjadwal pada PMS di kapal, agar dapat bekerja secara optimal.

Mengingat peran penting Bosh Pump dalam Diesel Generator, diperlukan metode yang tepat untuk mengatasi penurunan kerja Bosch Pump Diesel Generator.

Salah satu metode yang bisa digunakan adalah Fault Tree Analysis, yang digunakan untuk menganalisis masalah yang terjadi pada Bosch Pump Diesel Generator. Dari analisis ini, komponen yang menyebabkan penurunan kerja bosch pump adalah bahan bakar yang kotor, kerusakan pada delivery valve, dan kemacetan dalam pergerakan control rack.

Apa Fungsi Dari Bosch Pump?

Sebelum mengetahui fungsi spesifik dari komponen bosch pump, penting untuk memahami secara umum apa fungsi dari komponen ini dalam sistem bahan bakar diesel. Bosch pump adalah salah satu jenis pompa tekanan yang digunakan untuk memompa bahan bakar ke dalam mesin penggerak, seperti mesin diesel.

Nah sebelum membahas Bagian-Bagian Bosch Pump Mesin Diesel, berikut ada beberapa fungsi spesifik dari bosch pump:

  • Menyediakan Tekanan
    Bosch pump bertugas untuk menyediakan tekanan yang cukup tinggi pada bahan bakar yang masuk ke dalam mesin. Tekanan tinggi ini sangat penting untuk memastikan bahan bakar dapat terbakar dengan sempurna di dalam mesin.
  • Pengaturan Aliran
    Bosch pump juga berfungsi untuk mengatur aliran bahan bakar yang masuk ke dalam mesin. Dengan mengendalikan aliran ini, bosch pump membantu untuk mengoptimalkan efisiensi bahan bakar dan performa mesin.
  • Aplikasi Lainnya
    Di luar penggunaannya dalam mesin diesel, bosch pump juga bisa digunakan dalam berbagai aplikasi lain yang membutuhkan aliran fluida dengan tekanan tinggi. Misalnya, dalam sistem penyemprotan untuk mesin pertanian atau sistem penyemprotan cat.

Dengan kata lain, bosch pump adalah komponen krusial dalam banyak sistem yang membutuhkan pengendalian aliran fluida dengan tekanan tinggi. Baik dalam konteks mesin diesel atau aplikasi lain, bosch pump membantu untuk memastikan bahwa sistem tersebut dapat bekerja dengan efisien dan efektif.

Bagian-Bagian Bosch Pump Mesin Diesel dan Fungsinya

Di bawah ini merupakan gambar skema rangkaian bosch pump mesin diesel dan Bagian-Bagian Bosch Pump Mesin Diesel serta Fungsinya, simak di bawah dan pahami dengan baik :

1. Delivery Valve Holder

Delivery valve holder adalah komponen penting dalam pompa Bosch yang terletak di ujungnya. Fungsinya adalah sebagai pintu keluar dan tempat menghubungkan saluran pipa (HPP) yang menuju ke injektor.

Delivery valve holder berfungsi sebagai tempat bagi delivery valve (pintu keluar) untuk melepaskan bahan bakar yang telah dipompa oleh plunger ke saluran pipa yang selanjutnya menuju ke injektor. Dengan adanya delivery valve holder, aliran bahan bakar dapat dikendalikan dengan baik dan terarah ke injektor sesuai kebutuhan.

Baca Juga :  √ Pengertian Motor Grader : Fungsi dan Cara Kerja Secara Lengkap

2. Spring Delivery Valve

Spring delivery valve adalah komponen pompa Bosch yang berbentuk pegas spiral yang digunakan untuk mengontrol pembukaan dan penutupan delivery valve. Spring ini terletak di dalam delivery valve holder.

Spring delivery valve berfungsi untuk memberikan tekanan pada delivery valve agar dapat membuka dan menutup dengan tepat pada waktu yang ditentukan. Pegas ini memainkan peran penting dalam mengatur aliran bahan bakar ke dalam saluran pipa dan menghindari kebocoran yang tidak diinginkan.

3. Delivery Valve Ring

Delivery Valve Ring adalah bagian pompa Bosch yang terbuat dari tembaga berbentuk cincin. Fungsinya adalah mencegah terjadinya kebocoran antara delivery valve dengan plunger.

Delivery Valve Ring ditempatkan di sekitar delivery valve dan bertindak sebagai segel untuk memastikan tidak ada kebocoran saat bahan bakar dipompa oleh plunger dan melewati delivery valve.

Dengan adanya ring tembaga ini, kinerja pompa Bosch dapat lebih efisien dan bahan bakar dapat mengalir dengan baik tanpa kehilangan tekanan yang diperlukan.

4. Delivery Valve

Delivery Valve merupakan bagian internal dalam pompa Bosch yang berfungsi sebagai pintu (valve) yang dapat membuka dan menutup aliran bahan bakar. Pintu ini terbuka atau tertutup oleh tekanan bahan bakar yang dihasilkan oleh plunger.

Delivery Valve berperan penting dalam mengatur kapasitas bahan bakar yang keluar dari pompa Bosch. Ketika tekanan bahan bakar cukup tinggi, delivery valve akan terbuka sehingga bahan bakar dapat mengalir ke saluran pipa menuju injektor.

Ketika tekanan bahan bakar sudah mencapai level yang diinginkan, delivery valve akan menutup untuk menghentikan aliran bahan bakar. Dengan demikian, pompa Bosch dapat mengatur aliran bahan bakar dengan presisi dan memberikan hasil yang optimal.

5. Control Rack

Control rack adalah salah satu komponen penting dalam pompa Bosch. Fungsinya adalah menggerakkan gear pinion yang bertugas mengatur jumlah bahan bakar diesel yang masuk ke dalam pompa Bosch.

Control rack memiliki bentuk seperti rak atau palang yang terhubung dengan gear pinion. Ketika control rack digerakkan, gear pinion juga ikut bergerak.

Gerakan gear pinion ini akan mengatur jumlah bahan bakar yang akan dihisap oleh pompa Bosch sesuai dengan kebutuhan mesin. Dengan adanya control rack, pengaturan aliran bahan bakar menjadi lebih presisi dan dapat disesuaikan dengan kecepatan dan beban mesin.

6. Control Slever / Gear Pinion

Control slever atau gear pinion merupakan komponen penting dalam pompa Bosch yang berfungsi sebagai tempat dudukan tuas plunger. Gear pinion ini terhubung dengan control rack dan berperan dalam mengontrol gerakan plunger.

Control slever atau gear pinion memiliki bentuk seperti roda gigi dengan gigi-gigi yang berfungsi untuk menggerakkan tuas plunger.

Gerakan kontrol slever atau gear pinion ini dikendalikan oleh control rack. Saat control rack bergerak, gear pinion akan menggerakkan tuas plunger ke kanan dan kiri. Gerakan ini akan mengatur jumlah bahan bakar yang akan dipompa oleh plunger ke dalam saluran pipa.

7. Plunger

Plunger merupakan inti dari pompa Bosch. Plunger ini memiliki bentuk silinder dengan permukaan yang presisi. Fungsinya adalah memompa atau menciptakan tekanan tinggi pada bahan bakar solar yang masuk ke dalam pompa Bosch.

Plunger bergerak naik dan turun di dalam pompa Bosch sesuai dengan gerakan tuas yang dikendalikan oleh control rack dan gear pinion. Ketika plunger bergerak turun, ruang di dalam pompa akan terisi dengan bahan bakar solar.

Saat plunger naik, bahan bakar tersebut akan dipompa keluar melalui delivery valve menuju saluran pipa yang mengarah ke injektor.

Tekanan bahan bakar yang dihasilkan oleh plunger dapat mencapai tingkat yang sangat tinggi, mencapai hingga 2000 bar. Hal ini memungkinkan penyemprotan bahan bakar yang presisi dan efisien ke dalam ruang bakar mesin.

8. Spring Plunger

Spring plunger dalam bosch pump adalah komponen yang sangat penting. Ini merupakan jenis pegas yang memiliki fungsi utama untuk memulihkan posisi tuas plunger setelah proses pemompaan selesai.

Dalam operasionalnya, ketika tuas plunger mendorong bahan bakar, spring plunger ini akan terkompresi. Setelah tuas plunger selesai mendorong, spring plunger ini kemudian akan kembali ke bentuk aslinya dan mendorong tuas plunger kembali ke posisi awal.

Dengan demikian, spring plunger berperan penting dalam memastikan siklus pemompaan bahan bakar dapat berlangsung secara terus menerus dan efisien.

Baca Juga :  Tips, Cara Menggunakan Mesin Jahit Mini dengan Baik dan Benar

9. Tappet

Tappet adalah bagian terakhir dari bosch pump yang perlu kita bahas. Tappet berfungsi sebagai komponen yang berinteraksi langsung dengan cam shaft atau yang sering disebut juga dengan noken as.

Ketika cam shaft berputar, bentuk khusus pada permukaannya akan mendorong tappet naik turun. Gerakan ini kemudian diteruskan oleh tappet kepada tuas plunger, sehingga tuas plunger dapat bergerak maju dan mundur.

Gerakan maju mundur inilah yang kemudian menghasilkan tekanan pada bahan bakar yang ada di dalam bosch pump. Dengan demikian, melalui tappet, energi rotasi dari cam shaft dapat diubah menjadi energi gerak linear yang diperlukan untuk proses pemompaan bahan bakar.

Penutup

Sebagai penutup, kita dapat menyimpulkan bahwa Bosch Pump adalah komponen penting dalam mesin diesel yang memainkan peran vital dalam memastikan bahwa mesin berfungsi dengan baik dan efisien. Setiap bagian dari pompa ini memiliki peran penting dan saling bergantung satu sama lain untuk mencapai performa optimal.

Semoga artikel dari empatpilar.com ini dapat memberikan wawasan dan pemahaman yang lebih dalam kepada Kalian tentang Bagian-Bagian Bosch Pump Mesin Diesel.

Mesin diesel adalah sistem yang kompleks, dan setiap bagian memiliki peran yang sangat penting. Dengan pemahaman yang baik tentang Bagian-Bagian Bosch Pump Mesin Diesel, kita dapat memaksimalkan performa dan efisiensi mesin diesel kita.

Selamat belajar dan teruslah penasaran tentang dunia mesin!
