Empat Pilar – Persamaan Transistor C1815, Paling Lengkap dan Mudah Dipahami. Pelajari segala sesuatu tentang Persamaan Transistor C1815, termasuk cara kerjanya, persamaan dengan komponen lain, serta tips dan trik dalam menggunakannya dalam rangkaian elektronik.

Persamaan Transistor C1815 merupakan topik yang menarik bagi para penggemar elektronik dan teknisi.

Transistor ini sangat populer karena kegunaannya dalam berbagai aplikasi elektronik dan ketersediaannya di pasaran.

Dalam artikel ini, kita akan membahas segala sesuatu yang perlu Kalian ketahui tentang Persamaan Transistor C1815, mulai dari cara kerjanya, persamaannya dengan komponen lain, hingga tips dan trik dalam menggunakannya dalam rangkaian elektronik. Jadi, mari kita mulai!

Mengenal Transistor C1815

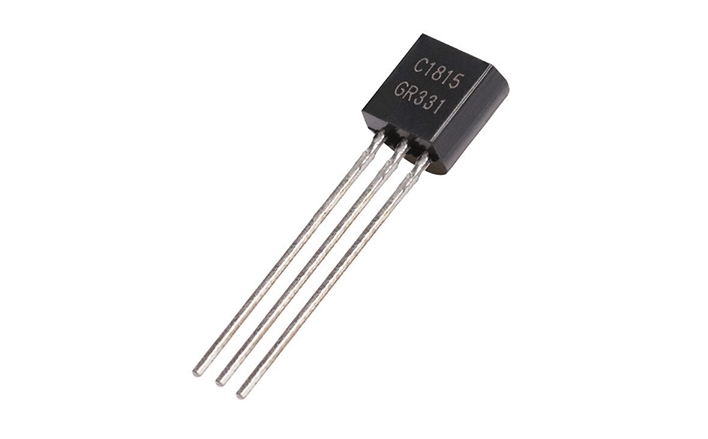

Transistor C1815 merupakan salah satu jenis transistor NPN universal yang biasanya digunakan dalam rangkaian elektronika.

Untuk mencari pengganti transistor C1815, tidaklah sulit karena artikel ini akan membahas beberapa persamaan yang memiliki datasheet dan karakteristik paling mendekati.

Transistor C1815 umumnya memiliki beberapa fungsi, salah satunya adalah digunakan dalam rangkaian audio atau sebagai pengganti pada mesin remote control yang berperan sebagai pengalih atau pembalik arus listrik.

Oleh karena itu, transistor jenis ini dapat ditemukan pada berbagai jenis rangkaian elektronik.

Transistor C1815 umumnya memiliki kemampuan arus yang rendah dan memiliki 3 kaki atau PIN yang letaknya hampir sama dengan jenis transistor generik lainnya.

Persamaan Transistor C1815

Terdapat beberapa jenis transistor yang merupakan persamaan dari transistor C1815 dengan karakteristik yang sama.

Meskipun berbeda jenis, namun fungsi dan cara kerjanya tetap sama sehingga tidak ada masalah jika diganti dengan persamaannya.

Untungnya, persamaan transistor C1815 mudah ditemukan baik di toko elektronik offline maupun online sehingga tidak perlu repot mencari ke sana kemari untuk mendapatkan pengganti transistor C1815.

Berikut adalah beberapa persamaan transistor C1815 yang paling cocok dan ideal sebagai pengganti terbaik.

  • 2N2222
  • 2N3904
  • 2SC945
  • 2SC3198
  • 2SC2458
  • 2SC3198
  • 2SC3199
  • 2SC3916
  • 2SC3917
  • KSC1815
  • KTC3198

Versi SMD :

  • 2SC2712
  • 2SC4166
  • 2SC4738
  • FJX945
  • KTC3875
  • KTC3875S

Harap diingat saat membangun rangkaian elektronika menggunakan transistor C1815 untuk tidak menggunakan arus kolektor lebih dari 150mA karena dapat menyebabkan transistor panas dan rusak.

Selain itu, perlu diingat bahwa kualitas transistor yang beredar di pasaran juga berbeda-beda, sehingga dapat mempengaruhi nilai maksimum dari karakteristik yang tertera pada datasheet.

Fungsi Transistor C1815

Biasanya, transistor C1815 digunakan untuk merangkai frekuensi pada amplifikasi serta frekuensi tinggi OSC pada audio.

Transistor C1815 ini memiliki tegangan basis kolektor sebesar 50V, sehingga tidak mengherankan jika persamaan transistor C1815 juga dapat digunakan pada rangkaian dengan DC di bawah 50V.

Kemampuan arus kolektor transistor C1815 adalah 150mA yang mampu menggerakkan hampir semua beban di bawah 150mA.

Ini membuat persamaan tr C1815 menjadi pilihan ideal untuk digunakan pada amplifikasi sinyal elektronik, audio, dan saklar pendorong dengan arus maksimum 150mA.

Datasheet Transistor C 1815

Keterangan datasheet lengkap transistor C1815 ini dapat dilihat pada tabel di bawah ini :

JenisNPN
Kemasan paketTO 92
Serial2SC1815
Arus kolektor max.150 mA
Tegangan kolektor – emitor max.50 V
Tegangan basis – kolektor max.60 V
Tegangan bias basis max.5 V
Disisipasi kolektor max.400 mW
Frekuensi kerja80 MHz
Tingkat penguatan70 – 700
Suhu kerjamax. 150 °C
Baca Juga :  √ Apa Fungsi Elco Pada Speaker ?: Pembahasan Secara Lengkap

Konfigurasi Pinout Transistor C1815

Mengetahui data pinout transistor C1815 sangatlah penting sebelum memasangnya pada sebuah rangkaian elektronika.

Selain itu, data pinout juga memudahkan Kalian untuk mencari persamaan transistor C1815 yang paling cocok.

Contoh Penggunaan Transistor C1815

Transistor C1815 dapat digunakan pada berbagai macam rangkaian elektronika. Berikut ini adalah beberapa contoh penggunaan transistor C1815:

1. Sirkuit Sensor

Transistor C1815 dapat digunakan pada sirkuit sensor untuk menguatkan sinyal yang diterima dari sensor dan mengendalikan tindakan selanjutnya.

2. Sirkuit Regulator TV

Pada sirkuit regulator TV, transistor C1815 dapat digunakan untuk mengatur dan mengontrol arus listrik sehingga menghasilkan output yang stabil.

3. Preamp Penguat Audio

Pada sirkuit preamp penguat audio, transistor C1815 digunakan untuk menguatkan sinyal suara yang lemah menjadi lebih kuat sehingga menghasilkan output suara yang jernih dan berkualitas.

4. Switching Daya Rendah

Transistor C1815 dapat digunakan sebagai saklar pada sirkuit daya rendah untuk mengontrol arus listrik yang mengalir melalui rangkaian.

5. Sirkuit RF

Transistor C1815 dapat digunakan pada sirkuit RF sebagai bagian dari pengeras sinyal yang digunakan pada perangkat elektronik seperti penerima radio dan televisi.

6. Driver Motor DC Kecil

Pada sirkuit driver motor DC kecil, transistor C1815 digunakan untuk mengatur dan mengendalikan arus listrik yang mengalir menuju motor DC sehingga dapat bergerak sesuai dengan yang diinginkan.

7. Penguat Audio Rendah

Transistor C1815 dapat digunakan sebagai penguat audio rendah untuk menghasilkan suara yang jernih dan berkualitas pada perangkat audio seperti speaker mini atau headphone.

Kelebihan Transistor C1815

Transistor C1815 memiliki beberapa kelebihan sebagai berikut:

  1. Tegangan dan arus tinggi – Transistor C1815 mampu menangani tegangan dan arus listrik yang tinggi sehingga dapat digunakan pada rangkaian elektronik yang memerlukan daya yang besar.
  2. Tingkat Kebisingan Rendah – Transistor C1815 memiliki tingkat kebisingan yang rendah sehingga cocok digunakan pada rangkaian elektronik yang memerlukan sinyal yang bersih dan jernih.
  3. Linieritas hFE yang cukup bagus – Transistor C1815 memiliki linieritas hFE yang cukup bagus, sehingga dapat memberikan hasil yang akurat pada rangkaian elektronik yang memerlukan respons yang cepat dan akurat.
  4. Komplementer dengan A1015 (2SA1015) – Transistor C1815 dapat digunakan secara komplementer dengan transistor A1015 (2SA1015) pada rangkaian elektronik yang memerlukan pengaturan arus listrik yang lebih kompleks.

Harga Jenis Transistor C1815

Ketika akan membeli transistor C1815 atau persamaannya, penting untuk mengetahui terlebih dahulu berapa harganya.

Harga transistor C1815 tidak terlalu mahal, berkisar antara Rp 500 – Rp 2000 per unit. Namun, perlu diingat bahwa harga tersebut belum termasuk biaya pengiriman jika Kalian membelinya secara online.

Oleh karena itu, perkiraan total harga untuk beberapa unit transistor C1815 akan lebih dari Rp 5000 termasuk biaya pengiriman.

Penutup

Demikianlah pembahasan dari empatpilar.com mengenai persamaan transistor C1815 yang paling lengkap.

Melalui penjelasan yang telah kami sampaikan, diharapkan Kalian dapat memahami berbagai informasi mengenai transistor C1815 dan persamaannya, mulai dari fungsi, karakteristik, hingga persamaan transistor yang dapat digunakan sebagai pengganti.

Semoga artikel mengenai Persamaan Transistor C1815 ini, bermanfaat dan membantu Kalian dalam memahami dan mempraktikkan penggunaan transistor C1815 serta persamaannya dalam berbagai aplikasi rangkaian elektronik.

Ingatlah bahwa pengetahuan tentang komponen-komponen elektronik seperti transistor merupakan hal yang penting untuk mengembangkan keterampilan dalam bidang elektronika.

Selamat mencoba dan semoga sukses dalam eksplorasi dunia elektronika!
