Empat Pilar – Persamaan Transistor C828 Paling Tepat, Spesifikasi dan Datasheet. Pelajari lebih dalam tentang persamaan transistor C828, komponen elektronik yang sering digunakan dalam berbagai aplikasi, serta fungsinya dan pertanyaan umum terkait.

Transistor C828 adalah salah satu komponen elektronik yang umum digunakan dalam berbagai rangkaian elektronik.

Namun, apa persamaan transistor C828, dan bagaimana kita bisa memanfaatkan komponen ini? Artikel ini akan membahas persamaan transistor C828, serta menjelaskan beberapa aspek penting terkait fungsinya dan cara kerjanya.

Mengenal Transistor C828

Transistor C828 adalah jenis transistor NPN yang terbuat dari bahan semikonduktor silikon, dan umumnya digunakan pada sirkuit penguat audio frekuensi dan switching elektronik.

Transistor ini memiliki tegangan maksimum kolektor-emitor sebesar 45 volt dengan arus maksimum 50mA.

Transistor tipe C828 mudah ditemukan pada sirkuit penguat sinyal menengah, seperti pada rangkaian tone control atau pre amplifier.

Transistor C828 memiliki 3 varian dengan tingkat penguatan yang berbeda, yaitu varian Q, R, dan S. Tingkat penguatan untuk masing-masing varian adalah: 130-260, 180-360, dan 260-520.

Setiap tipe transistor memiliki fungsi yang berbeda-beda, namun ada juga persamaan atau pengganti transistor dengan tipe berbeda tetapi memiliki fungsi yang sama.

Jika Kalian tidak menemukan transistor C828 di toko elektronik, Kalian bisa mencoba beberapa pengganti transistor C945 yang tersedia.

Persamaan Transistor C828 Paling Tepat

Pada dasarnya, kita dapat menggunakan transistor pengganti apa pun untuk menggantikan transistor C828, asalkan memiliki fitur dan spesifikasi yang sama atau lebih tinggi.

Namun, kita harus memilih transistor pengganti dengan jenis yang sama dan fitur daya serta tegangan yang sama atau lebih tinggi.

Untuk mengetahui fitur dan spesifikasi transistor, dapat dilihat pada datasheet transistor tersebut.

Beberapa transistor yang dapat digunakan sebagai pengganti transistor C945 dengan kemasan yang sama adalah tipe 2SC1815, 2SC2458, 2SC3198, 2SC3199, C1815, KSC1815, KSC945C, KTC3198, KTC3199, C828, C829, dan lain-lain.

Sementara itu, beberapa transistor yang dapat digunakan sebagai pengganti transistor C945 dengan kemasan SMD adalah tipe 2SC2712 (SOT-23), 2SC4116 (SOT-323), 2SC4738 (SOT-23), FJX945 (SOT-323), KTC3875 (SOT-23), dan KTC3875S (SOT-23).

Selain itu, transistor A733 (PNP) juga dapat digunakan sebagai pasangan (complementary) dari transistor C945 (NPN).

Dalam menggunakan transistor ini, perlu diperhatikan bahwa meskipun tegangan kerja transistor C945 dapat menangani lebih dari 50VDC, batas aman yang direkomendasikan adalah tidak lebih dari 50VDC dan arus tidak lebih dari 150mA saat merancang atau merakit rangkaian elektronika.

Karakteristik transistor c945

Setelah mengetahui Persamaan Transistor C828, karakteristik transistor c945 pada dasarnya memiliki kemampuan arus yang rendah dan tegangan maksimum yang dapat diberikan pada transistor c945 termasuk ke dalam tegangan rendah hingga menengah untuk rangkaian elektronika. Berikut ini adalah beberapa karakteristik transistor c945 yang perlu diketahui untuk dibandingkan dengan transistor lainnya:

  • Kemasan transistor c945 adalah TO-92
  • Jenis transistor c945 adalah NPN
  • Arus maksimum kolektor (Ic) adalah 150mA
  • Tegangan maksimum kolektor-emitor (VCE) adalah 50V
  • Tegangan maksimum kolektor-basis (VCB) adalah 60V
  • Tegangan maksimum emitor-basis (VEB) adalah 5V
  • Daya disipasi kolektor maksimum (PC) adalah 400mW
  • Frekuensi transisi maksimum (FT) adalah 200MHz
  • Rentang penguatan arus DC (HFE) minimum dan maksimum adalah 70-700
  • Temperatur operasi berkisar dari -55 derajat Celsius hingga +150 derajat Celsius.
Baca Juga :  Pengertian Uni Junction Transistor (UJT) Secara Lengkap

Untuk lebih jelasnya, dibawah ini adalah spesifikasi lengkap transistor C828.

Tabel Spesifikasi Transistor C828

JenisNPN
Tegangan basis – kolektor max.30 V
Tegangan emitor – basis max.7 V
Arus kolektor50 mA
Minimal gain130, 180, 260
Maksimum gain260, 360, 520
Suhu kerjaMax. 150 °C

Konfigurasi pin transistor c945


Seperti halnya transistor pada umumnya, transistor c945 memiliki 3 kaki yaitu basis, kolektor, dan emitor. Transistor c945 memiliki kemasan dengan tipe TO-92 yang umum digunakan pada transistor dengan jenis arus rendah. Berikut adalah konfigurasi pin dari transistor c945.

Nomor pinNama pin
1Emitor
2Kolektor
3Basis

Kegunaan Transistor C828

Pada umumnya, transistor C828 digunakan untuk sirkuit penguat AF dan switching. Transistor C828 sering digunakan pada sirkuit sinyal menengah, seperti pada rangkaian tone control atau preamplifier.

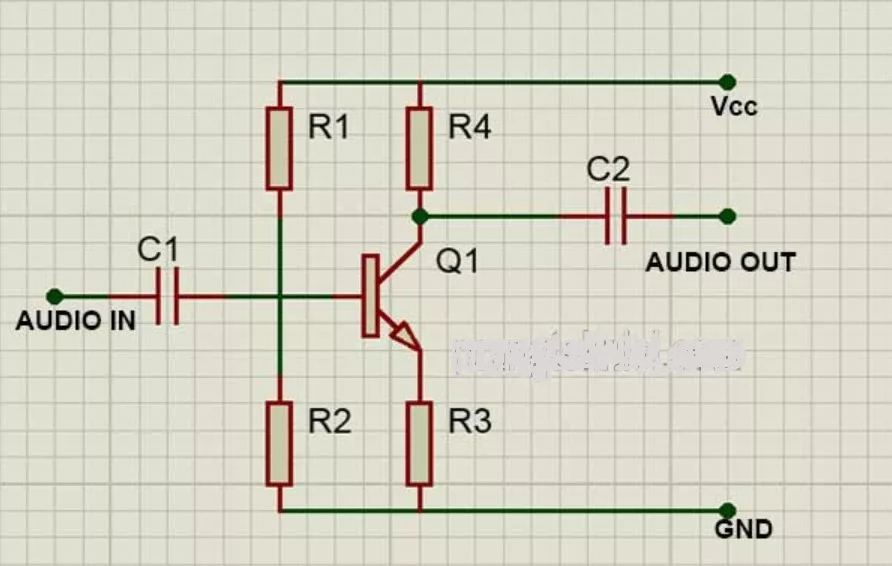

Contoh Rangkaian Penguat Menggunakan C828

Berikut ini adalah contoh penggunaan transistor sebagai penguat dengan konfigurasi common emitter.

C1 dan C2 berfungsi sebagai kapasitor coupling untuk meneruskan sinyal dan memblok arus tegangan DC. Sedangkan R1 dan R2 memberikan bias maju pada basis transistor.

R3 dan R4 berfungsi sebagai resistor pembatas arus agar transistor tidak terbebani.

Contoh Rangkaian Penguat Menggunakan C828

Selain sebagai penguat sinyal, transistor tipe ini juga dapat digunakan untuk berbagai keperluan, seperti:

  • Sebagai penguat sinyal audio frequency (AF)
  • Untuk transmitter AM
  • Sirkuit tuner AF
  • Driver osilator
  • Sirkuit switching

Daftar Harga Transistor C828 Terbaru

Harga Transistor C 828 C828Rp375
Harga SC828 SC 828 2SC828 C828 General Purpose TransistorRp400
Harga Transistor 2SC828A 2SC828 2SC 828 C828A C828 C 828 ARp395
Harga Transistor Tr 2SC828-Q 2SC828 C828 Matsushita OriginalRp3,100
Harga C828 C 828 TRANSISTOR C828Rp299
Harga transistor c828 per pack 200pcsRp55,000
Harga 2SC828 2SC 828 C828 C 828 Transistor NPN TO-92Rp500
Harga 200 pcs transistor C 828 C828Rp80,000
Harga Transistor C 828 C828 harga grosirRp375
Harga TRANSISTOR C828Rp600
Data diperbaharui pada 10/4/2023

Penutup

Dalam rangkuman ini, empatpilar.com telah membahas mengenai persamaan transistor C828 paling tepat yang bisa digunakan sebagai alternatif dalam berbagai aplikasi elektronik.

Melalui pemahaman yang baik terhadap spesifikasi dan karakteristik transistor, kita dapat menemukan persamaan yang sesuai untuk mencapai hasil yang optimal dalam berbagai rangkaian.

Semoga artikel ini memberikan wawasan yang berguna dan bermanfaat mengenai persamaan transistor C828 paling tepat, sehingga Kalian dapat lebih mudah dalam mencari pengganti transistor ini pada saat diperlukan.

Jangan ragu untuk terus belajar dan eksplorasi lebih lanjut mengenai komponen-komponen elektronik lainnya demi kemajuan teknologi dan inovasi yang lebih baik lagi di masa depan. Selamat mencoba dan semoga sukses!
