Pengertian Konektor BNC : Pembahasan Secara Lengkap

Posted on

Empat Pilar – Pengertian Konektor BNC : Pembahasan Secara Lengkap. Seiring berkembangnya teknologi, semakin banyak perangkat yang mengandalkan konektivitas data.

Dalam semua aspek kehidupan, dari televisi hingga sistem jaringan komputer, konektor memainkan peran yang sangat penting.

Dan salah satu jenis konektor yang banyak digunakan adalah Konektor BNC. Namun, apakah kita benar-benar mengerti apa itu Konektor BNC? Mari kita buka tabir misteri dan membahas Pengertian Konektor BNC secara lengkap.

Konektor BNC adalah jenis konektor koaksial yang dirancang untuk digunakan dengan kabel koaksial. Konektor ini awalnya diciptakan untuk aplikasi militer, tetapi sekarang sudah digunakan secara luas dalam berbagai aplikasi, termasuk video dan jaringan RF.

Pengertian Konektor BNC

Konektor BNC (Bayonet Neill–Concelman) adalah sejenis konektor RF yang umum digunakan untuk kabel koaksial. Konektor ini sering ditemukan pada kabel koaksial yang digunakan untuk televisi, radio, dan komputer dalam beberapa topologi. Selain itu, Konektor BNC juga sering disebut sebagai konektor audio/video.

Pada sinyal video Analog dan Serial Digital Interface, sambungan antena radio amatir, serta dalam elektronik penerbangan atau avionik, konektor BNC biasa digunakan dalam koneksi sinyal RF.

Konektor BNC dapat menjadi alternatif bagi Konektor RCA komposit ketika digunakan untuk video pada perangkat video komersial. Meski banyak perangkat elektronik konsumen dengan jack RCA bisa digunakan dengan BNC melalui adaptor sederhana, namun BNC lebih umum digunakan pada perangkat video komersial.

Selain itu, Konektor BNC sering digunakan dalam jaringan Ethernet tipe 10base2, untuk kabel interkoneksi dan kartu jaringan.

Walau kebanyakan sudah digantikan oleh perangkat Ethernet yang baru dan tidak menggunakan kabel koaksial, beberapa jaringan ARCNET masih menggunakan kabel koaksial dengan terminasi BNC.

Spesifikasi Konektor BNC

Konektor BNC adalah jenis konektor yang umum digunakan dalam aplikasi elektronik dan komunikasi, termasuk di industri televisi dan radio. Konektor ini memiliki dua versi, yaitu 50 ohm dan 75 ohm.

Berikut adalah spesifikasi konektor BNC lebih lanjut:

  • Versi Ohm
    Konektor BNC tersedia dalam dua versi, yaitu 50 ohm dan 75 ohm. Versi 50 ohm awalnya digunakan untuk semua aplikasi, dan mampu bekerja dengan kabel impedansi lainnya. Mismatch kecil dalam impedansi biasanya diabaikan pada frekuensi yang rendah. Sementara itu, versi 75 ohm biasanya bisa dikenali dengan kurangnya atau tidak adanya dielektrik dalam ujung konektor.
  • Konektivitas
    Berbagai jenis konektor BNC dirancang untuk dapat terhubung satu sama lain. Namun, perlu diperhatikan bahwa mismatch impedansi dalam kabel dapat menghasilkan pantulan sinyal.
  • Frekuensi
    Secara umum, konektor BNC 50 ohm dapat digunakan hingga frekuensi 4 GHz, sementara versi 75 ohm dapat digunakan hingga 2 GHz.
  • Aplikasi
    Konektor BNC 75 ohm umumnya digunakan untuk aplikasi video dan DS3 di kantor pusat telekomunikasi. Sementara itu, konektor BNC 50 ohm biasanya digunakan untuk data dan aplikasi RF (Radio Frequency).
  • Penggunaan BBC
    Di BBC, ada konvensi bahwa konektor BNC yang digunakan untuk video selalu 50 ohm. Hal ini mungkin karena konektor BNC 50 ohm dapat merusak soket 75 ohm jika terhubung secara tidak benar.
  • Penggunaan pada Receiver VHF
    Banyak receiver VHF yang memiliki antena masukan 75 ohm, sehingga sering kali menggunakan konektor BNC 75 ohm.

Secara umum, konektor BNC dirancang untuk menjamin koneksi yang kuat dan dapat diandalkan, serta mampu mendukung transmisi sinyal frekuensi tinggi dengan minimal gangguan atau kehilangan.

Fungsi Konektor BNC

Setelah memahami Pengertian Konektor BNC, selanjutnya Konektor BNC sering disebut juga sebagai konektor audio video. Apa saja kira-kira fungsi konektor BNC?

Baca Juga :  √ Pengertian Saklar Tunggal, Cara Kerja dan Fungsi : Pembahasan Lengkap

Adapun beberapa fungsi konektor BNC adalah:

1. Penghubung Kabel

Salah satu fungsi utama dari konektor BNC adalah untuk menghubungkan satu kabel dengan kabel lainnya.

Ini membuatnya sangat berguna dalam berbagai aplikasi, termasuk penyiaran televisi, radio, dan komunikasi data.

2. Pemeliharaan Stabilitas Sinyal

Konektor BNC dirancang untuk menjaga kestabilan sinyal saat sinyal dikirim dari pengirim ke penerima.

Ini sangat penting dalam aplikasi seperti pengiriman video atau data, di mana stabilitas sinyal dapat mempengaruhi kualitas gambar atau kecepatan transmisi data.

3. Penghubung Kabel ke Jaringan

Konektor BNC juga digunakan untuk menghubungkan kabel ke jaringan. Ini termasuk penggunaan dalam jaringan komputer, di mana konektor BNC dapat digunakan untuk menghubungkan kabel Ethernet ke komputer atau switch jaringan.

4. Penghubung Sinyal Analog dan Digital

Konektor BNC dapat digunakan untuk menghubungkan sinyal analog dan digital. Ini membuatnya sangat berguna dalam berbagai aplikasi, termasuk pengiriman video dan audio, serta transmisi data.

5. Penghubung Kabel T

Dalam beberapa kasus, konektor BNC juga digunakan untuk menghubungkan kabel T, yang digunakan dalam jaringan seperti jaringan Ethernet 10BASE5.

6. Penggunaan dalam Radio Amatir dan Antena

Konektor BNC sering digunakan dalam aplikasi radio amatir dan antena. Ini karena konektor BNC mampu memberikan koneksi yang stabil dan dapat diandalkan, yang penting dalam penggunaan ini.

7. Aplikasi Video Profesional

Dalam dunia video profesional dan penyiaran, konektor BNC adalah standar untuk koneksi video karena dapat mengirim sinyal video berkualitas tinggi dengan minimal gangguan atau kehilangan sinyal.

Secara umum, konektor BNC adalah alat yang sangat berguna dan fleksibel yang digunakan dalam berbagai aplikasi yang membutuhkan koneksi kabel yang stabil dan aman.

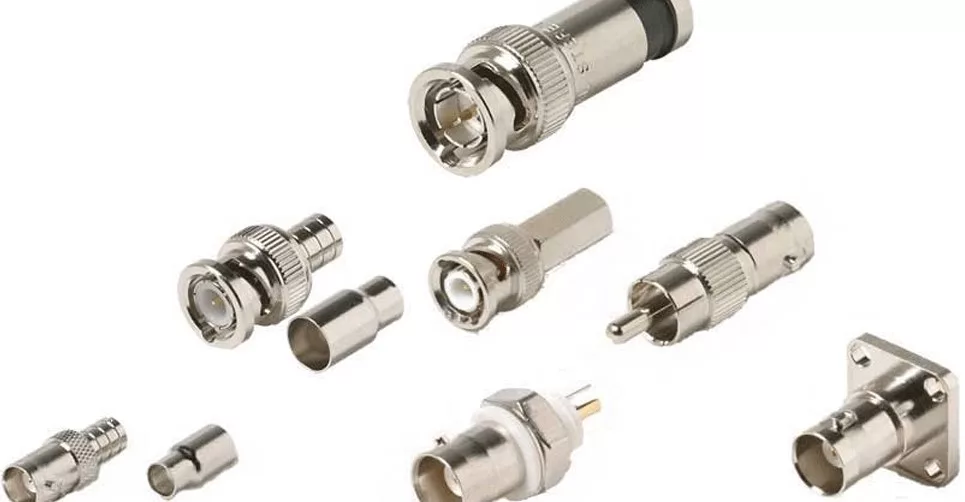

Jenis-Jenis Konektor BNC

Masih dalam pembahasan Pengertian Konektor BNC, Di pasaran, terdapat berbagai jenis dan variasi konektor BNC yang tersedia. Konektor BNC dibedakan berdasarkan beberapa kriteria, salah satunya adalah fungsi dan pengaplikasiannya.

Mari kita simak penjelasan lebih lengkap mengenai setiap jenis konektor BNC berikut ini.

1. Konektor BNC RG59 Cimpring

Konektor tipe BNC RG59 Cimpring dirancang khusus untuk kabel CCTV jenis RG59. Konektor ini biasanya digunakan dalam instalasi jaringan kabel CCTV.

Fungsinya adalah sebagai penghubung antara kabel dengan berbagai perangkat CCTV lainnya, seperti monitor, kamera, dan DVR.

2. Konektor BNC RG6 Cimpring

Selanjutnya, ada tipe konektor BNC RG6 Cimpring. Sama seperti jenis sebelumnya, konektor BNC ini juga digunakan dalam instalasi CCTV.

3. Konektor BNC Drat

Jenis konektor ini juga sering digunakan dalam instalasi CCTV. Fungsinya adalah untuk menghubungkan CCTV dengan kabel koaksial.

Untuk memasang konektor BNC Drat, tidak diperlukan peralatan khusus. Konektor hanya perlu diulir, kemudian dikunci secara manual pada cincin yang terletak di lapisan luar konektor.

4. Konektor BNC RCA

Konektor BNC RCA adalah tipe konektor yang digunakan untuk mengubah konektor BNC menjadi konektor RCA. Konektor ini biasanya digunakan pada sambungan kabel dari monitor ke televisi.

5. Konektor BNC ke BNC

Tipe konektor ini digunakan untuk menghubungkan konektor BNC RG6 dengan perangkat berbasis video seperti monitor, televisi, atau DVR.

Cara menggunakan Konektor BNC

Sudah memahami Pengertian Konektor BNC kan? oke selanjutnya untuk menggunakan konektor BNC dengan kabel koaksial membutuhkan beberapa langkah sederhana.

Berikut adalah petunjuk penggunaannya:

  1. Persiapan Kabel
    Pertama-tama, ambil kabel koaksial dan kupas bagian luar menggunakan gunting atau cutter. Panjang yang dikupas biasanya sekitar satu sentimeter, tapi bisa juga menyesuaikan dengan jenis konektor BNC yang Kamu gunakan.
  2. Pengaturan Kawat
    Setelah itu, buanglah selubung plastik bagian dalam kabel koaksial hingga kawat bagian dalam terlihat. Kawat serabut yang mengelilingi kawat tengah harus ditekuk ke belakang.
  3. Pemasangan Konektor
    Selanjutnya, pasanglah konektor BNC ke kabel koaksial dengan cara memutarnya searah jarum jam hingga ketat.
  4. Penyelesaian
    Setelah konektor BNC terpasang dengan benar, kabel koaksial Kamu sudah siap untuk digunakan.

Penting untuk diperhatikan bahwa konektor BNC harus dipasang dengan benar dan ketat untuk mencegah gangguan sinyal.

Jika Kamu masih mengalami kesulitan, jangan ragu untuk mencari bantuan profesional atau merujuk ke tutorial video online.

Baca Juga :  Pengertian LDR (Light Dependent Resistor) : Fungsi dan Cara Mengukurnya

Penutup

Sekian penjelasan yang telah empatpilar.com sampaikan mengenai pengertian konektor BNC. Kami berharap melalui pembahasan yang disampaikan secara lengkap dan mendetail ini, Kamu mendapatkan pemahaman yang lebih baik tentang konektor BNC, mulai dari pengertiannya, struktur, hingga fungsi dan kegunaannya dalam berbagai aplikasi teknologi komunikasi dan jaringan.

Jangan ragu untuk terus belajar dan menggali informasi lebih lanjut, karena pemahaman yang baik tentang perangkat dan teknologi semacam ini sangat penting di era digital seperti saat ini.

Terima kasih telah membaca artikel mengenai Pengertian Konektor BNC ini. Semoga bermanfaat dan membantu Kamu memahami lebih dalam tentang konektor BNC.
