Pengertian MCCB : Fungsi, Karakteristik dan Cara Kerjanya Secara Lengkap

Posted on

Empat Pilar – Pengertian MCCB : Fungsi, Karakteristik dan Cara Kerjanya Secara Lengkap. Dalam artikel komprehensif ini, kami akan menjelaskan tentang Pengertian MCCB, fungsi-fungsinya, karakteristik utama, dan bagaimana cara kerjanya. Temukan segala yang perlu Anda ketahui tentang MCCB dalam panduan informatif ini.

Molded Case Circuit Breaker (MCCB) memiliki peran penting dalam sistem listrik modern, menjaga keamanan dan distribusi daya yang efektif. Dalam artikel ini, kami akan memberikan pemahaman menyeluruh tentang Pengertian MCCB : Fungsi, Karakteristik dan Cara Kerjanya, berbagai fungsi yang dimilikinya, karakteristik kunci, dan menjelajahi bagaimana cara kerjanya.

Baik Anda seorang penggemar listrik, seorang profesional, atau hanya seseorang yang penasaran tentang komponen listrik, panduan ini disesuaikan untuk memberi kalian wawasan yang akan meningkatkan pengetahuan Anda tentang MCCB.

Pengertian MCCB (Moulded Case Circuit Breaker)

MCCB atau Moulded Case Circuit Breaker merupakan komponen listrik yang berfungsi sebagai pelindung dan pengatur arus. Fungsinya terutama terlihat ketika terjadi arus pendek atau beban berlebih, yang dapat menyebabkan kerusakan pada motor listrik serta risiko kebakaran akibat percikan api.

Keunggulan MCCB lebih besar dibanding MCB (Miniature Circuit Breaker) karena memiliki spesifikasi yang lebih besar pula.

Secara umum, MCCB memiliki spesifikasi tiga fasa (3 phase), karena digunakan sebagai perangkat pengaman pada motor-motor listrik dalam lingkungan industri.

Selain fasa, MCCB juga memiliki variasi pilihan jumlah kutub (Pole). Istilah “Pole” merujuk pada jumlah kumparan yang dimiliki oleh motor listrik.

Varian Kutub Moulded Case Circuit Breaker:

  • 1 Kutub
  • 2 Kutub
  • 3 Kutub
  • 4 Kutub

Karakteristik MCCB

Karakteristik dari Moulded Case Circuit Breaker (MCCB) meliputi:

  1. Menggunakan 3 Phase
    MCCB dirancang untuk bekerja pada sistem tiga fasa (3 phase). Hal ini sesuai dengan kebutuhan pengamanan dan pengaturan arus pada sistem listrik yang lebih kompleks, seperti di dalam industri atau fasilitas besar.
  2. Rating Ampere 100A – 1000A
    MCCB memiliki berbagai variasi rating arus yang dapat disesuaikan dengan kebutuhan. Rentang rating arus ini mencakup dari 100 Ampere hingga 1000 Ampere. Pilihan rating yang luas memungkinkan MCCB digunakan dalam berbagai aplikasi dengan berbagai kebutuhan arus.
  3. Network Frequency
    50/60 Hz: MCCB dirancang untuk beroperasi pada frekuensi jaringan listrik 50 atau 60 Hertz (Hz). Ini mencakup frekuensi umum yang digunakan di berbagai negara, memastikan bahwa MCCB dapat berfungsi secara optimal di berbagai lingkungan.
  4. Menggunakan Thermal Magnetic
    MCCB menggunakan mekanisme pelindung ganda yaitu termal (thermal) dan magnetik (magnetic). Mekanisme termal bekerja untuk melindungi perangkat dari overcurrent (arus berlebih) yang berkepanjangan, sementara mekanisme magnetik berfungsi untuk mengatasi arus pendek dengan respon yang cepat.
  5. Bisa Diatur menjadi Fixed atau Adjustable
    MCCB memiliki fleksibilitas dalam pengaturan. Pengguna dapat memilih untuk mengatur MCCB dalam mode tetap (fixed) sesuai dengan rating arus yang ditentukan, atau dalam mode penyesuaian (adjustable) yang memungkinkan pengaturan sensitivitas pelindung sesuai dengan kebutuhan aplikasi.

Fungsi MCCB

Fungsi MCCB (Molded Case Circuit Breaker) dalam konteks instalasi listrik sangatlah penting dan beragam. MCCB bukan hanya sekadar pengaman jaringan listrik, tetapi juga memiliki peran yang vital dalam menjaga keamanan dan kinerja instalasi.

Berikut adalah beberapa ekspansi mengenai fungsi MCCB:

1. Pengaman Utama Jaringan Listrik

MCCB berfungsi sebagai pengaman utama dalam jaringan listrik. Saat terjadi gangguan atau overcurrent yang berlebihan dalam sirkuit, MCCB secara cepat dan otomatis akan memutuskan aliran listrik. Ini membantu mencegah kerusakan lebih lanjut pada peralatan listrik dan menghindari risiko kebakaran akibat beban berlebih.

2. Deteksi Masalah Instalasi

Dengan pemasangan MCCB, berbagai masalah dalam instalasi listrik seperti arus lebih, hubung singkat, atau ground fault dapat dideteksi lebih awal. Ketika MCCB mendeteksi adanya kondisi abnormal, seperti arus yang melampaui kapasitas sirkuit, ia akan segera merespon dengan memutus aliran listrik, mencegah potensi bahaya atau kerusakan yang lebih besar.

Baca Juga :  Perbedaan Kontak NO dan NC Secara Lengkap

3. Proteksi Terhadap Kelebihan Arus

Salah satu fungsi utama MCCB adalah melindungi sirkuit dari kelebihan arus yang dapat merusak peralatan listrik. Ini bisa terjadi karena beban yang berlebihan atau adanya hubung singkat. MCCB akan merespon dengan cepat dan menghentikan aliran arus, melindungi peralatan dan mengurangi risiko kecelakaan listrik.

4. Pencegahan Kebakaran

MCCB membantu dalam mencegah risiko kebakaran akibat arus lebih atau korsleting. Ketika terjadi masalah dalam sirkuit yang dapat menyebabkan suhu berlebih dan risiko kebakaran, MCCB akan segera menghentikan aliran listrik, mengurangi kemungkinan terjadinya kebakaran yang dapat merugikan secara besar-besaran.

5. Kemudahan Reset

Setelah MCCB memutus aliran arus karena adanya masalah, MCCB juga memungkinkan untuk di-reset setelah masalah telah diatasi. Hal ini memudahkan proses pemulihan pasokan listrik tanpa harus mengganti komponen fisik, menghemat waktu dan biaya.

6. Proteksi Terhadap Manusia

Salah satu aspek krusial dalam pemasangan MCCB adalah perlindungan terhadap nyawa manusia. Dengan merespons cepat terhadap masalah listrik, MCCB membantu menghindari risiko cedera atau bahkan kematian akibat sengatan listrik.

Cara Kerja MCCB

Secara umum, MCCB digunakan untuk melindungi instalasi listrik pada skala yang lebih besar. Contohnya, digunakan dalam lingkungan industri seperti kantor, pabrik, pusat perbelanjaan, dan sebagainya. Untuk memahami lebih lanjut mengenai cara kerja MCCB, berikut adalah penjelasannya:

  • Fungsi utama MCCB adalah sebagai perangkat pengaman listrik yang akan memutus arus ketika terdeteksi masalah dalam rangkaian listrik.
  • MCCB juga dilengkapi dengan sensor dan fitur temperatur sebagai bagian dari komponen elektroniknya.
  • Fitur ini memungkinkan MCCB untuk bekerja secara otomatis berdasarkan kondisi suhu dan arus pada saat itu.
  • Dibandingkan dengan MCB, MCCB memiliki fungsi dan spesifikasi yang lebih besar.
  • MCCB digunakan untuk jaringan listrik dengan kapasitas besar, sementara MCB biasanya digunakan dalam jaringan listrik rumah tangga.

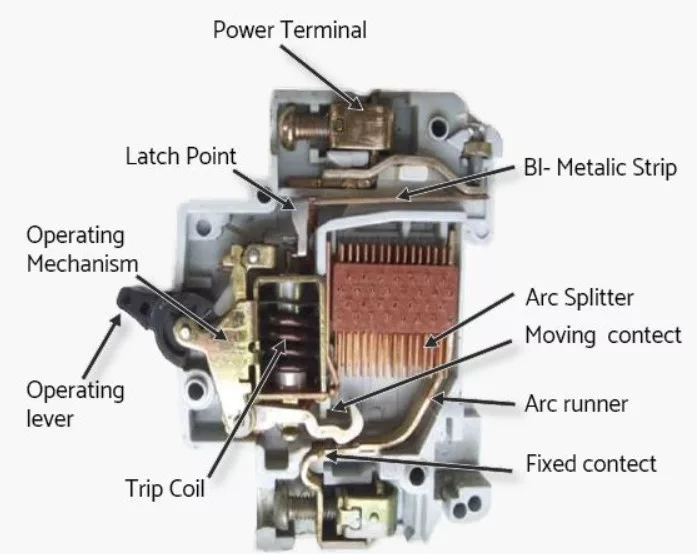

Prinsip Kerja MCCB

Dalam situasi konsleting yang memerlukan pemutusan aliran listrik, terdapat beberapa cara yang dapat dilakukan. Salah satu perangkat yang digunakan untuk tujuan ini adalah Circuit Breaker Arus Lebih (MCCB). Prinsip kerja MCCB melibatkan beberapa mekanisme yang berperan dalam memutus aliran listrik secara efektif. Berikut ini adalah penjelasan lebih lanjut mengenai prinsip-prinsip kerja MCCB:

1. Mekanisme Temperatur (Thermal)

Prinsip kerja MCCB berdasarkan mekanisme temperatur melibatkan penggunaan bimetal yang peka terhadap perubahan suhu. Saat aliran arus listrik berjalan normal, kontak bimetal akan memungkinkan aliran ini melewati MCCB tanpa hambatan. Namun, ketika arus melebihi kapasitas yang ditetapkan, aliran listrik menghasilkan panas yang merambat ke bimetal. Hal ini menyebabkan bimetal mengalami ekspansi, yang pada akhirnya memicu tuas operasi untuk bergerak. Gerakan tuas ini akan menghasilkan pemutusan aliran listrik, melindungi sistem dari risiko arus lebih.

2. Mekanisme Magnetik

Mekanisme magnetik pada MCCB berfungsi mengatasi situasi arus lebih tinggi yang berpotensi merusak sistem. Ketika arus listrik melebihi batas yang aman, medan magnet akan dihasilkan oleh aliran arus ini. Medan magnet ini pada gilirannya akan mempengaruhi tuas operasi MCCB, menyebabkannya tertarik dan memutus aliran listrik. Ini memungkinkan MCCB untuk merespons secara cepat terhadap arus lebih yang berpotensi berbahaya.

3. Mekanisme Manual

Selain mekanisme otomatis seperti yang dijelaskan di atas, MCCB juga memiliki opsi mekanisme manual. Ini memungkinkan pengguna untuk secara manual memutuskan aliran listrik, terutama dalam situasi perbaikan atau pemeliharaan. Pengguna dapat menggunakan saklar yang ada pada MCCB untuk melakukan pemutusan aliran listrik sesuai dengan kebutuhan.

Manfaat Menggunakan MCCB

Ada beberapa manfaat yang dapat diperoleh dari penggunaan MCCB (Miniature Circuit Breaker):

  • Perlindungan Terhadap Overload
    MCCB mampu secara otomatis memutus aliran listrik jika terdeteksi beban arus melampaui batas yang telah ditetapkan. Ini membantu mencegah kerusakan pada perangkat dan mengamankan keselamatan pengguna.
  • Perlindungan Terhadap Korsleting
    MCCB juga mampu dengan cepat memutus aliran listrik saat kondisi korsleting terdeteksi, yang membantu mencegah kerusakan yang lebih besar dan menjaga keselamatan.
  • Peningkatan Efisiensi
    MCCB membuat sistem listrik lebih efisien karena mampu memutus aliran listrik dengan cepat dan akurat, sehingga memastikan aliran listrik tetap stabil dan efisien.
  • Pemasangan dan Pemeliharaan yang Mudah
    MCCB mudah untuk dipasang dan dirawat, yang membuat proses pemasangan dan perawatan menjadi lebih efisien dan menghemat waktu.
  • Fleksibilitas dan Skalabilitas
    MCCB memiliki beragam pilihan ukuran dan spesifikasi, sehingga dapat disesuaikan dengan kebutuhan aplikasi yang berbeda dan mudah diatur ulang atau ditingkatkan ketika diperlukan.
Baca Juga :  Arti Lampu Tamper Di Meteran Listrik : Penjelasan Lengkap

Penutup

Dalam kajian tentang sistem listrik dan perlindungannya, MCCB menjadi salah satu komponen yang esensial. Memahami pengertian MCCB bukanlah sekedar mengetahui namanya, namun juga mendalami fungsi, karakteristik, serta cara kerjanya.

Sebagai elemen penting dalam sistem proteksi listrik, MCCB menjamin keamanan peralatan dan juga meminimalisir risiko kerusakan yang mungkin terjadi. Semoga artikel dari empatpilar.com ini dapat memberikan pencerahan dan pemahaman yang mendalam mengenai MCCB, sehingga kita dapat lebih menghargai peran pentingnya dalam menjaga stabilitas sistem kelistrikan kita. Selalu prioritaskan keselamatan dan pastikan peralatan kalian dilindungi dengan benar.
