Empat Pilar –Pengertian Nozzle : Fungsi, Jenis, Komponen, Cara Kerja dan Contoh. Nozzle adalah komponen penting dalam berbagai aplikasi teknologi. Dari mesin pembakaran dalam kendaraan bermotor hingga sistem penyemprotan dalam industri pertanian, nozzle memiliki peran vital dalam mengubah aliran cairan atau gas menjadi jet yang terarah dengan presisi.

Dalam artikel ini, kita akan menjelajahi pengertian nozzle secara mendalam, menggali berbagai jenis nozzle, dan mempelajari fungsi-fungsi utama yang mereka miliki dalam berbagai konteks teknologi.

Pengertian Nozzle

Nozzle merupakan komponen berbentuk pipa yang dirancang khusus dengan bentuk tertentu untuk mengarahkan aliran fluida ke lokasi yang diinginkan. Biasanya, nozzle ditempatkan di ujung pipa sebagai pintu keluar fluida dalam sistem pemipaan. Kecepatan aliran fluida melalui nozzle tergantung pada tekanannya.

Dengan kata lain, nozzle berfungsi sebagai saluran khusus yang dirancang dengan berbagai bentuk. Melalui nozzle, fluida dapat mengalir dengan lebih cepat, meskipun kecepatannya sangat tergantung pada tekanan yang diberikan. Nozzle didesain khusus untuk mengarahkan fluida ke lokasi tertentu sesuai kebutuhan.

Komponen Nozzle

Berbicara mengenai Pengertian Nozzle, selanjutnya komponen ini memang dikenal luas dalam dunia teknik, khususnya pada mesin-mesin. Namun, Nozzle bukan hanya terbatas pada mesin-mesin industri besar. Beberapa alat yang kerap kita gunakan dalam kehidupan sehari-hari pun, mungkin tanpa kita sadari, memanfaatkan fungsi dari Nozzle untuk dapat bekerja dengan efisien.

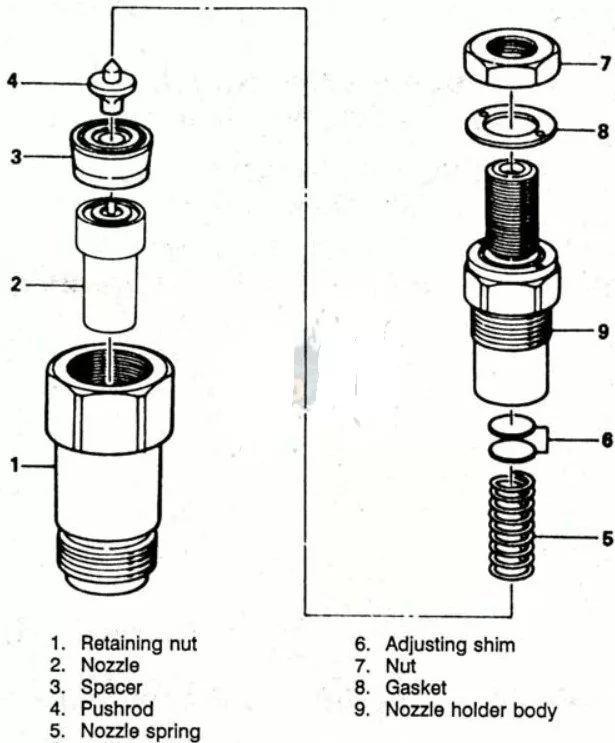

Agar lebih memahami mengenai Nozzle, mari kita kenali beberapa bagian atau komponen Nozzle beserta fungsinya:

  1. Retaining Nut:
    Komponen ini berfungsi sebagai penahan bagi beberapa komponen lain yang berada di sisi bawah dari Nozzle.
  2. Nozzle:
    Komponen utama yang memiliki fungsi khusus untuk mengatur pola semprotan, entah itu fluida, gas, udara, atau angin.
  3. Spacer:
    Dalam konteks mesin, Spacer mempunyai tugas sebagai saluran bagi bahan bakar agar bisa mencapai komponen-komponen lainnya.
  4. Pushrod:
    Komponen ini memegang peran dalam mengatur seberapa besar tekanan bahan bakar yang dilewatkan.
  5. Nozzle Spring:
    Komponen ini digunakan untuk mengembalikan ke kondisi semula tekanan semprotan setelah proses injeksi atau pengkabutan selesai.
  6. Adjusting Shim:
    Fungsi dari komponen ini adalah sebagai penyetel tekanan semprotan bahan bakar agar sesuai dengan kebutuhan.
  7. Nut:
    Sederhananya, Nut berfungsi sebagai alat pengunci bagi bagian Nozzle agar tetap berada di posisinya.
  8. Gasket:
    Komponen ini memiliki fungsi penting untuk mencegah gesekan langsung antara logam dari nut dan bagian nozzle holder body, sehingga mencegah kerusakan akibat gesekan.
  9. Nozzle Holder Body:
    Bagian ini adalah “rumah” bagi semua komponen injektor Nozzle. Selain itu, Nozzle Holder Body juga berfungsi sebagai saluran bagi aliran bahan bakar.

Dengan memahami masing-masing komponen di atas, kita menjadi lebih mengerti bagaimana kerja serta fungsionalitas dari sebuah Nozzle. Komponen-komponen tersebut, meskipun terkesan sederhana, namun memiliki peran penting dalam menunjang efisiensi serta efektivitas kerja dari sebuah Nozzle.

Fungsi Nozzle

Nozzle adalah komponen penting dalam banyak aplikasi yang berhubungan dengan fluida. Fungsi utama dari nozzle adalah sebagai saluran untuk mengalirkan fluida. Namun, selain dari fungsi dasarnya, nozzle memiliki sejumlah fungsi lain yang sangat berguna dalam berbagai aplikasi. Setelah memahami Pengertian Nozzle, selanjutnya adalah penjelasan lebih lanjut mengenai fungsi-fungsi tersebut:

1. Mengontrol Aliran Fluida

Nozzle memungkinkan pengguna untuk mengontrol arah aliran fluida dengan presisi. Selain itu, dengan variasi desain dan ukuran, nozzle dapat mengalirkan fluida dengan berbagai tekanan, mulai dari aliran lambat hingga jet cepat.

2. Mengubah Energi Tekanan Menjadi Energi Kinetik

Nozzle dirancang sedemikian rupa sehingga dapat mengubah energi dari tekanan fluida menjadi energi kinetik. Ini memungkinkan fluida yang keluar dari nozzle memiliki kecepatan yang tinggi.

3. Memancarkan Fluida ke Berbagai Sudut

Tergantung pada desainnya, nozzle dapat memancarkan fluida ke berbagai arah dan sudut. Ini sangat berguna dalam aplikasi seperti irigasi, pemadam kebakaran, dan banyak lagi.

4. Pemanfaatan Energi Kinetik pada Mesin Turbo

Pada mesin turbo, energi kinetik yang dihasilkan oleh nozzle digunakan untuk memutar turbin. Turbin ini selanjutnya digunakan untuk menghasilkan tenaga atau energi.

Baca Juga :  Recorder Dimainkan Dengan Cara ? : Pahami dengan Baik dan Benar

5. Pengaturan Aliran Uap dan Gas

Dalam mesin, seperti mesin uap atau mesin jet, nozzle memainkan peran penting dalam mengatur aliran uap atau gas. Aliran yang terkontrol ini penting untuk efisiensi dan kinerja mesin.

Cara Kerja Injektor Nozzle

Mekanisme kerja dari injektor nozzle itu intinya mudah dipahami. Bayangkan sebuah selang yang disambungkan ke keran air dan ujung selang tersebut dipersempit.

Hal ini akan membuat aliran air menjadi lebih kencang. Sama halnya dengan injektor nozzle, dengan menyempitkan lubang aliran bahan bakar yang bertekanan, bahan bakar akan disemprotkan atau diubah menjadi kabut.

Berikut ini penjelasan detail mengenai cara kerja injektor nozzle :

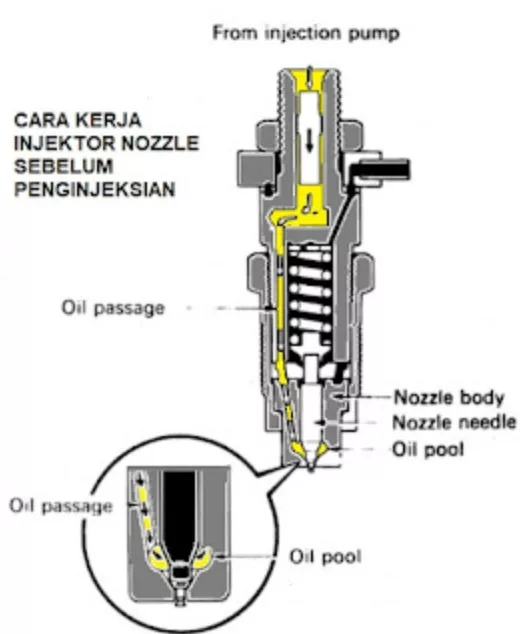

1. Cara Kerja Injektor Nozzle Sebelum Penginjeksian

Sebelum dilakukan penyuntikan, bahan bakar yang bertekanan akan mengalir dari pompa injeksi ke injektor melalui saluran atau pipa tekanan tinggi. Bahan bakar kemudian mengalir ke penahan nozzle dan masuk ke dalam injektor melalui jalur minyak dan akhirnya masuk ke dalam kolam minyak yang terletak di bawah tubuh nozzle. Namun, tekanan bahan bakar saat ini belum cukup untuk mengatasi tekanan pegas, sehingga lubang penyuntikan belum terbuka.

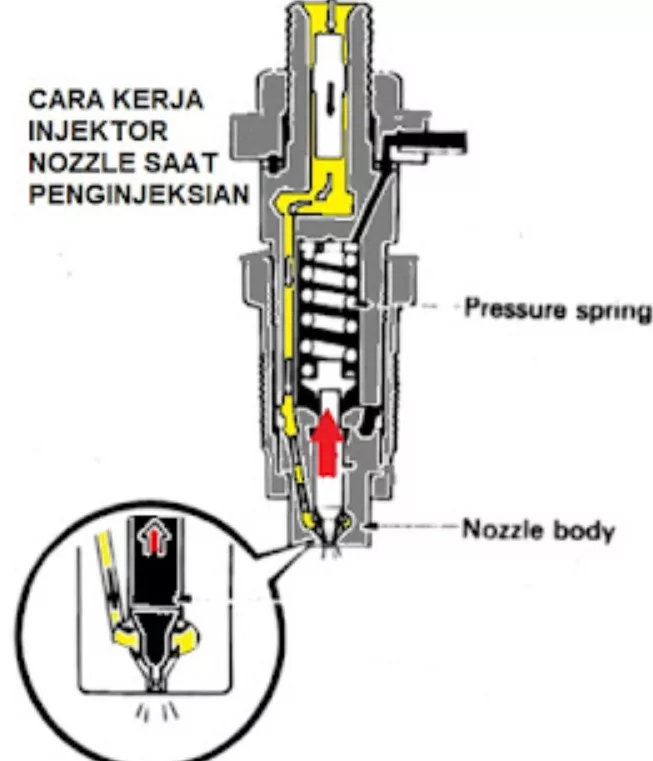

2. Cara Kerja Injektor Nozzle Saat Penginjeksian

Tekanan bahan bakar di kolam minyak akan meningkat seiring dengan peningkatan tekanan bahan bakar dari pompa injeksi. Akibatnya, tekanan bahan bakar akan mendorong katup jarum ke atas. Ini terjadi karena tekanan bahan bakar sudah cukup kuat untuk mengatasi tekanan pegas. Ketika katup jarum terdorong ke atas, katup jarum akan meninggalkan tempat duduknya, yaitu badan jarum, dan membuka lubang penyuntikan.

Ketika lubang penyuntikan terbuka, bahan bakar bertekanan akan keluar dan diubah menjadi partikel-partikel kecil atau kabut. Hal ini bertujuan untuk mempermudah proses atomisasi bahan bakar dan udara sehingga campuran menjadi homogen. Dengan demikian, proses pembakaran akan menjadi optimal.
Cara kerja nozzle injeksi.

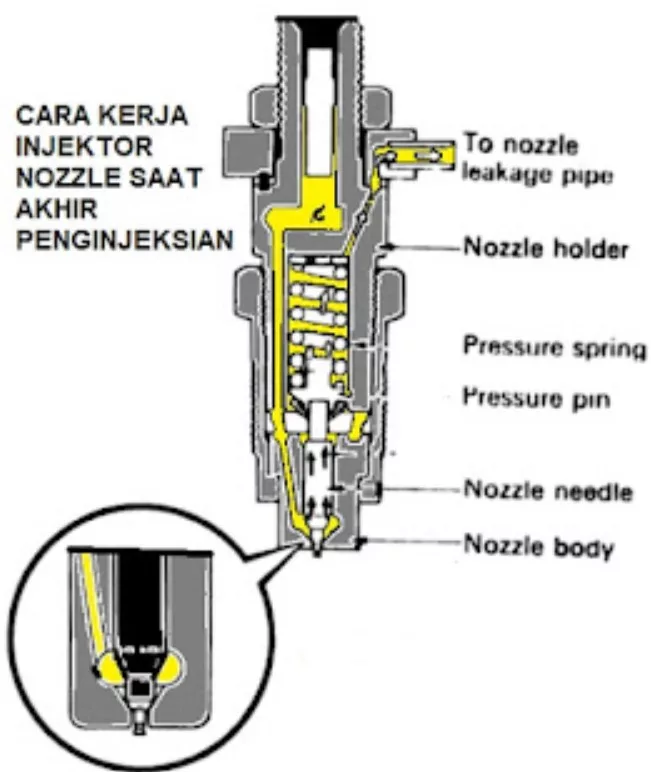

3. Cara Kerja Injektor Nozzle Akhir Penginjeksian

Bahan bakar bertekanan di kolam minyak telah mengalir selama proses penyuntikan berlangsung. Oleh karena itu, tekanan bahan bakar di kolam minyak akan menurun sehingga tidak lagi dapat melawan tekanan pegas. Pegas tekanan akan mendorong katup jarum kembali ke posisi awal, yaitu menutup lubang penyuntikan.

Ketika lubang penyuntikan tertutup, bahan bakar bertekanan tidak dapat mengalir ke ruang bakar. Akibatnya, bahan bakar bertekanan akan dialirkan kembali ke pipa bahan bakar kembali melalui pipa overflow. Pada saat ini, proses penyuntikan telah selesai.

Jenis-Jenis Nozzle

Nozzle merupakan suatu alat atau komponen yang berfungsi untuk mengarahkan atau mengalirkan fluida. Fluida yang dimaksud di sini bisa berupa cairan, gas, atau udah. Nozzle memiliki berbagai macam desain yang disesuaikan dengan fungsi dan kegunaannya masing-masing.

Berikut ini adalah penjelasan lebih lanjut mengenai beberapa jenis nozzle:

1. Nozzle Divergen

Nozzle jenis ini dirancang sedemikian rupa sehingga saat fluida melewatinya, bagian keluarnya memiliki diameter yang lebih besar dibandingkan dengan bagian masuknya. Hal ini memungkinkan fluida untuk mengalami ekspansi saat keluar.

2. Nozzle Konvergen

Ini adalah kebalikan dari nozzle divergen. Pada nozzle konvergen, diameter bagian keluarnya lebih kecil dibandingkan dengan bagian masuknya. Tujuannya adalah untuk meningkatkan kecepatan fluida saat keluar dari nozzle.

3. Nozzle Cairan

Seperti namanya, nozzle jenis ini dikhususkan untuk mengalirkan fluida berbentuk cairan. Hasil aliran dari nozzle ini biasanya berupa percikan air atau cairan lainnya, tergantung dari fluida yang dialirkan.

4. Nozzle Angin

Nozzle jenis ini dirancang khusus untuk mengalirkan udara atau angin. Dengan desain tertentu, nozzle ini dapat meningkatkan kecepatan dan tekanan angin saat dikeluarkan, sehingga sering digunakan pada alat-alat seperti blower atau pengering.

5. Nozzle Gas

Nozzle ini dirancang untuk mengalirkan gas. Proses pengalirannya memungkinkan gas untuk menyebar dengan merata dan efisien. Biasanya digunakan pada industri-industri tertentu yang membutuhkan penyebaran gas yang stabil.

Setiap jenis nozzle memiliki kegunaannya sendiri dalam berbagai aplikasi, mulai dari industri hingga keperluan rumah tangga. Saat memilih nozzle, penting untuk mempertimbangkan kebutuhan dan tujuan penggunaannya agar mendapatkan hasil yang optimal.

Contoh Nozzle Dalam Keseharian

Dalam pengaplikasiannya, nozzle ini dapat digunakan untuk kehidupan sehari-hari. Nozzle dapat dimanfaatkan untuk membantu pekerjaan yang sifatnya rumit serta harus membutuhkan nozzle ini. Berikut akan diberikan beberapa contoh penerapan nozzle pada beberapa aktivitas, lebih jelasnya simak saja pemaparannya di bawah ini:

1. Aktivitas Air Mancur Buatan

Nozzle digunakan dalam pembuatan air mancur untuk mengatur bentuk dan tekanan air yang dikeluarkan. Dengan nozzle yang tepat, air mancur bisa menghasilkan bentuk-bentuk artistik dan indah, seperti air mancur menari atau air terjun mini.

Baca Juga :  Daftar Lengkap Ukuran Foto

2. Menyemprot Bahan Bakar ke Mesin Diesel

Di dalam mesin diesel, nozzle berfungsi menyemprotkan bahan bakar ke ruang bakar dalam bentuk kabut halus. Hal ini memudahkan proses pembakaran karena bahan bakar yang disemprotkan dengan partikel halus akan terbakar dengan lebih sempurna.

3. Pada Mesin Jet, Turbo, dan Turbin Lainnya

Di dalam mesin jet, nozzle berfungsi mengatur aliran udara dan gas pembakaran yang keluar dengan kecepatan tinggi, sehingga menghasilkan dorongan untuk pesawat. Sementara pada mesin turbo dan turbin lainnya, nozzle membantu mengalirkan fluida dengan tekanan dan kecepatan tertentu untuk menggerakkan turbin.

4. Menghilangkan Udara dalam Kondensor

Dalam sistem refrigerasi atau pendinginan, kondensor membutuhkan proses penghilangan udara agar efisiensi penukaran panas maksimal. Nozzle berperan penting dalam proses ini dengan cara menghisap udara keluar dari kondensor.

5. Pemompaan Air di Boiler

Nozzle juga digunakan dalam sistem boiler untuk mempercepat aliran air yang akan dipanaskan. Dengan memanfaatkan prinsip kecepatan dan tekanan, nozzle mampu mengalirkan air dengan cepat dan efisien ke ruang pemanas di dalam boiler.

Itulah beberapa contoh penerapan nozzle dalam kehidupan sehari-hari. Meskipun seringkali tidak disadari, peran nozzle sangat penting dalam banyak aspek teknologi dan kehidupan kita. Sebagai komponen yang tampak sederhana, nozzle memiliki peran vital dalam memastikan operasi dari berbagai mesin dan peralatan berjalan dengan efisien dan efektif.

Penutup

Dalam rangkuman dari empatpilar.com ini, nozzle bukan sekadar komponen sederhana dalam berbagai perangkat. Pengertian nozzle mencakup perannya yang vital dalam mengatur aliran fluida dengan presisi.

Dari beragam fungsi hingga jenis-jenisnya yang spesifik, setiap komponen nozzle memiliki peranan penting dalam operasional. Pemahaman mendalam tentang cara kerja dan komponen-komponen yang ada di dalamnya memungkinkan kita untuk memanfaatkannya dengan lebih efektif.

Contoh penggunaan nozzle dalam kehidupan sehari-hari seperti pada semprotan air dan sistem injeksi mesin, menegaskan pentingnya komponen ini dalam berbagai aplikasi. Semoga artikel ini memberikan wawasan yang berharga dan meningkatkan pemahaman kita tentang keajaiban di balik teknologi sederhana seperti nozzle.
