Empat Pilar – Daftar Persamaan Data Pin STR W6553a Yang Bagus : TV Sharp. Daftar persamaan data pin STR W6553a yang bagus sangat penting untuk menghasilkan rangkaian elektronik yang stabil dan andal.

Persamaan data pin yang tidak tepat dapat menyebabkan masalah seperti panas berlebih, kerusakan peralatan, atau bahkan kebakaran. Karena itu, memilih persamaan data pin yang sesuai dengan kebutuhan elektronik Anda sangat penting.

Dalam artikel ini, kami akan membahas beberapa daftar persamaan data pin STR W6553a yang bagus untuk membantu Anda memilih yang tepat untuk proyek elektronik Anda.

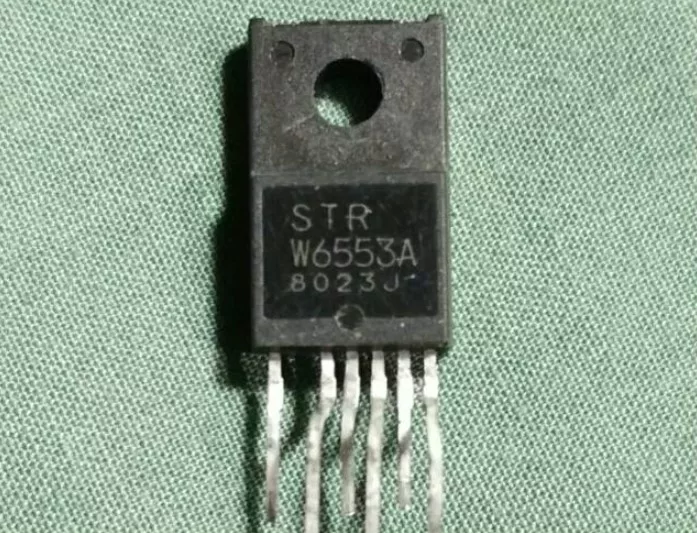

Mengenai STR W6553a

STR 6553A adalah komponen aktif di regulator switching yang sering digunakan pada TV Sharp dan merek TV lainnya.

Namun, ketika komponen ini mengalami kerusakan, pasti akan ada penggantian sparepart yang dilakukan.

Karena STR 6553A adalah komponen aktif yang terdapat pada setiap peralatan elektronik terutama televisi.

Jika STR 6553A mengalami kerusakan, maka kita perlu mencari persamaannya untuk menggantikannya.

Salah satu persamaannya adalah STR W6554 yang hanya berbeda satu nomor saja dan memiliki daya yang lebih besar daripada STR 6553A. Oleh karena itu, jika STR 6553A tidak tersedia di pasaran, penggantian dapat dilakukan dengan menggunakan STR W6554.

Namun, jika STR 6553A masih tersedia, disarankan untuk menggantikannya sesuai dengan jenis yang asli agar kinerja alat tersebut optimal.

Persamaan Data Pin STR W6553a TV Sharp untuk Penggantian Kerusakan

Kerusakan pada jenis STR tertentu dapat menjadi masalah yang membingungkan bagi banyak orang.

Terutama jika persamaannya tidak diketahui dan seringkali penggantian dengan seri yang sama tidak tersedia.

Oleh karena itu, mencari persamaan yang tepat sangat penting ketika STR mengalami kerusakan.

Berikut adalah cara untuk mencari Persamaan Data Pin STR W6553a :

1. Mencari Data PIN STR W6553A

Langkah pertama adalah mencari data PIN dari STR jenis ini. Pengguna dapat mencari datasheet STR W6553A yang tersedia di internet untuk membandingkan karakteristik dan spesifikasi STR jenis ini.

STR W6553A adalah regulator kuasi-resonansi yang dirancang khusus untuk memenuhi syarat peningkatan integrasi serta keandalan pada catu daya mode sakelar.

Regulator ini dapat menunjukkan frekuensi tinggi tingkat rendah noise EMI dikarenakan soft switching MOSFET terletak dekat pada ground.

2. Daftar Persamaan STR

Setelah mengenal karakteristik STR W6553A, pengguna dapat mencari daftar persamaan STR yang sesuai.

STR jenis ini menggunakan MOSFET daya peringkat longsoran dalam penggerakannya.

Selain itu, regulator ini dapat memadukan kontrol utama dan sirkuit penggerak. Meskipun STR W6553A memiliki 7 kaki, kaki nomor 2 pada internal IC tidak terlihat.

Dalam rangka mencari persamaan STR yang tepat, pengguna dapat melihat daftar persamaan yang tersedia dan memilih yang sesuai dengan spesifikasi yang dibutuhkan.
Dengan begitu, penggantian STR yang tepat dapat dilakukan untuk memastikan kinerja alat elektronik tetap optimal.

3. Persamaan STR W6554A

STR W6553A adalah jenis STR yang spesial dan persamaannya cukup sulit dicari. Terkadang, toko elektronik tidak lagi menyediakannya.

Namun, tiap komponen pasti memiliki sparepart pengganti, termasuk jenis STR TV Sharp W6553A.

Meskipun memiliki perbedaan jenis, mengganti STR W6553A dengan persamaannya masih dapat dilakukan.

Pasalnya, fungsi serta cara kerja STR masih sama. Persamaan STR W6553A yang paling tepat adalah jenis STR W6554A.

4. STR W6553A dan Persamaan STR W5453A TV Sharp

Menariknya, jenis STR W6553A juga memiliki persamaan dengan jenis STR W5453A yang umum ditemukan pada semua jenis TV.

Namun, STR W5453A cukup sulit didapatkan di toko-toko elektronik. Untungnya, STR W5453A banyak tersedia di toko online.

STR W5453A dapat digantikan dengan beberapa jenis STR yang terdapat di beberapa TV tabung Sharp.

Baca Juga :  Apa Perbedaan AC Inverter, Standard dan Low Watt ? : Terlengkap

Biasanya, teknisi servis televisi akan mencari STR yang memiliki data PIN kaki sesuai STR W5453A. Persamaan STR W5453A harus memiliki data PIN sesuai dengan mayoritas model STR TV Sharp jenis tabung.

Bagaimana Cara Kerja STR TV

Rangkaian power supply terdiri dari transistor penguat dan osilator yang digabungkan dalam satu IC atau yang dikenal dengan nama STR. STR digunakan untuk mengatur tegangan pada transcooper agar stabil meskipun tegangan input yang digunakan tidak stabil.

STR memiliki beberapa PIN yang memiliki fungsi masing-masing. Berikut adalah penjelasan fungsi dari masing-masing PIN STR:

  • PIN 1: Menerima tegangan yang telah disaring dan diarahkan oleh rangkaian penyearah dan C507. Tegangan pada PIN 1 berkisar antara 200-350V DC tergantung pada nilai tegangan pada C507.
  • PIN 2: Ground atau catu negatif untuk STR.
  • PIN 3: Catu daya untuk osilator yang terintegrasi dalam STR, dengan tegangan berkisar 8-12,5V DC.
  • PIN 4: Digunakan untuk mengontrol STR N501 dan tegangannya diatur oleh IC program pada pin power, sekitar 0-5V DC. STR akan bekerja ketika tegangan pada PIN 4 0V dan tidak bekerja ketika tegangan 5V DC.
  • PIN 5: Menerima catu dari transcooper setelah rangkaian power dihidupkan dan tegangannya mencapai 3-12V dc.

Saat STR digunakan, transcooper akan mengalami self induksi yang menghasilkan tegangan pada output transcooper melalui proses induksi.

Tegangan yang dihasilkan akan disesuaikan dengan kebutuhan dari blok rangkaian yang bersangkutan.

Skema Rangakian Regulator STR TV Sharp

Skema Rangakian Regulator STR TV Sharp

Persamaan Data Pin STR W6553a, sebagai seorang teknisi TV, penting untuk mengetahui skema rangkaian regulator STR TV Sharp.

Gambar rangkaian di atas menunjukkan bahwa STR W5453A adalah komponen utama bagian blok power supply utama.

Dari skema regulator tersebut, kapasitor elektronik (elco) berwarna oranye sering mengalami kerusakan.

Biasanya, nilai kapasitasnya telah menurun, yang menyebabkan tegangan output trafo switching menurun. Dengan mengganti elco yang rusak dengan yang baru, kerusakan dan tegangan yang drop dapat diatasi.

Tanda Tanda Kerusakan STR W5453A

Kerusakan pada televisi dapat menunjukkan gejala seperti televisi mati total, fluktuasi tegangan, dan lainnya.

Ciri-ciri kerusakan pada televisi STR secara umum meliputi hal-hal tersebut. Oleh karena itu, sangat penting untuk mengetahui gejala-gejala kerusakan ini agar dapat melakukan pemeriksaan yang tepat ketika TV tidak normal.

Khususnya pada televisi tabung merek Sharp, kerusakan pada STR W5453A dapat menimbulkan beberapa indikasi tertentu.

Beberapa gejala yang sering terjadi ketika STR W5453A rusak adalah sebagai berikut:

  • Output sekunder travo switching tidak mengalirkan tegangan.
  • Tegangan yang ada sering mengalami kenaikan dan penurunan, yang menyebabkan TV kadang-kadang normal dan kadang-kadang tidak normal atau kadang-kadang hidup dan kadang-kadang mati.
  • TV Sharp tabung rusak total.
  • Tegangan yang dihasilkan dari trafo tidak stabil, kadang kurang dan kadang berlebihan.

Mengetahui indikasi kerusakan STR W5453A pada televisi Sharp sangat penting agar dapat segera melakukan perbaikan dan memastikan kinerja TV tetap optimal.

Data Pin STR W6553A

Seperti halnya STR TV Sharp pada umumnya, STR W6553A memiliki 7 pin kaki. Namun, kaki nomor 2 didesain di dalam internal IC sehingga tidak terlihat secara fisik.

Untuk mengetahui data pin STR W6553A ini, dapat dilihat melalui gambar di bawah ini.

Keterangan dari gambar tersebut adalah sebagai berikut:

  • Kaki drain
  • Gate (tidak diberi kaki external karena berada di dalam IC)
  • Source
  • VCC (suplai)
  • OLP
  • FB (feedback)
  • OCP

Dengan mengetahui data pin STR W6553A ini, teknisi servis dapat melakukan pemeriksaan dan perbaikan secara tepat pada televisi Sharp yang mengalami kerusakan pada komponen ini.

Persamaan Data Pin STR W6553a Perlu Diketahui Sebelum Melakukan Servis

Meskipun persamaan STR W6553A TV Sharp dengan beberapa STR dari TV Sharp lain cukup banyak, pengguna perlu memastikan bahwa data PIN juga sama agar perbaikan tidak terlalu rumit dan tidak mengganggu arus operasi televisi.

Jika tidak, maka perlu dilakukan persamaan data PIN yang terdekat untuk memastikan komponen pengganti dapat berfungsi dengan baik pada televisi tersebut.

Dengan melakukan penggantian komponen yang tepat, teknisi servis dapat memastikan kinerja televisi tetap optimal.

Baca Juga :  Kelebihan dan Kekurangan AC Cassette Secara Lengkap

Penutup

Dalam menggunakan persamaan data pin STR W6553a, teknisi harus memperhatikan keterkaitan antara satu pin dengan pin lainnya agar dapat memastikan sistem dapat beroperasi dengan baik.

Selain itu, perlu juga untuk mengacu pada dokumentasi yang dikeluarkan oleh pihak produsen IC untuk mendapatkan informasi yang lebih lengkap dan akurat mengenai persamaan data pin dan spesifikasi teknis lainnya.

Dengan memahami dan mengaplikasikan Persamaan Data Pin STR W6553a dengan baik, para teknisi dapat memastikan kinerja sistem yang optimal dan menghindari kesalahan yang tidak diinginkan dalam menjalankan tugas mereka. Mungkin itu saja ulasan dari empatpilar.com Daftar Persamaan Data Pin STR W6553a Yang Bagus. Terima kasih Kata Pencarian TerpopulerBisa kah str w6553 di ganti str w5453,https://www empatpilar com/persamaan-data-pin-str-w6553a/,strw 6553 pin,tegangan sharp str w6553
