Empat Pilar – Daftar Persamaan Transistor A733 yang Paling Cocok : Terlengkap. Bisakah Kalian membayangkan hidup tanpa elektronik? Sulit, bukan? Dari komputer hingga pengendali jarak jauh, kehidupan modern kita penuh dengan sirkuit elektronik.

Pada intinya, semua ini membutuhkan satu komponen yang sangat penting: transistor. Dan hari ini, kita akan membahas tentang salah satu tipe transistor yang cukup populer persamaan transistor A733.

Transistor A733 adalah salah satu tipe transistor yang paling sering digunakan dalam berbagai aplikasi.

Tetapi bagaimana jika transistor A733 tidak tersedia? Apa alternatif yang dapat digunakan? Inilah di mana daftar persamaan transistor A733 masuk. Berikut adalah beberapa transistor yang dapat digunakan sebagai pengganti A733.

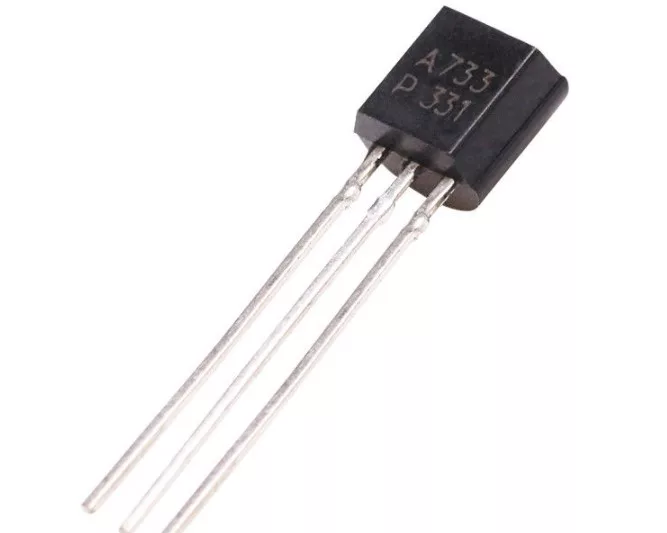

Transistor A733

Transistor A733 adalah jenis transistor PNP yang umum digunakan dalam berbagai rangkaian elektronika.

Jenis transistor ini biasanya dipakai dalam aplikasi switching atau amplifikasi. Fitur-fitur dan karakteristik dari transistor ini menjadikannya pilihan yang populer, terutama dalam rangkaian amplifier.

Beberapa spesifikasi penting dari transistor A733 meliputi kapasitas tegangan maksimal hingga -50V dan kemampuan arus hingga 150mA.

Ini juga memiliki tegangan emitor-basis maksimal sebesar 5V, dengan tegangan saturasi minimum hanya 0.3V.

Namun, terkadang Anda mungkin menemui kesulitan untuk menemukan transistor ini di pasaran, baik itu toko elektronik offline maupun toko online.

Dalam hal seperti ini, penting untuk mengetahui transistor mana yang memiliki karakteristik dan spesifikasi yang mirip dan bisa digunakan sebagai pengganti dari A733.

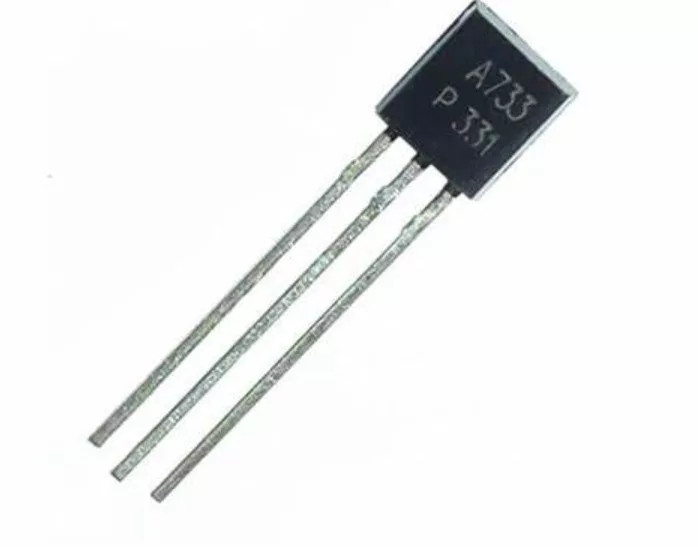

Data Pin Kaki Transistor A733

Data pin kaki transistor A733 dapat dilihat pada gambar dibawah ini :


Fungsi Transistor A733

Sebelum memahami Persamaan Transistor A733, nah pada transistor A733 memiliki berbagai fungsi dalam rangkaian elektronika, terutama dalam aplikasi amplifikasi dan switching.

1. Switching

Transistor A733 sering digunakan sebagai komponen saklar dalam berbagai rangkaian elektronik. Dalam peran ini, transistor bertindak seperti saklar yang dapat dihidupkan atau dimatikan dengan sinyal listrik.

Transistor A733 mampu mengendalikan beban hingga 150mA, menjadikannya ideal untuk menyalakan berbagai beban seperti relay, LED, dan transistor daya tinggi.

2. Amplifikasi

A733 juga bisa digunakan dalam tahap penguat audio atau rangkaian penguat sinyal. Dalam kapasitas ini, transistor bekerja untuk meningkatkan amplitudo sinyal yang diterima, sehingga sinyal tersebut cukup kuat untuk dikendalikan atau didengar.

3. Rangkaian Sensor

Transistor A733 juga dapat digunakan dalam rangkaian sensor, di mana mereka berfungsi untuk mengubah sinyal fisik (seperti cahaya, suhu, tekanan, dll.) menjadi sinyal listrik yang dapat dibaca dan diproses oleh rangkaian lain.

4. Rangkaian RF (Radio Frekuensi)

Mengingat frekuensi maksimum transistor A733 yang dapat mencapai 180MHz, transistor ini sering digunakan dalam aplikasi frekuensi radio.

Transistor ini dapat bekerja efisien dalam rangkaian RF di bawah 180MHz, sehingga sering ditemukan dalam perangkat radio dan telekomunikasi.

Datasheet Karakteristik Transistor A733

Transistor A733 memiliki ukuran fisik yang relatif kecil, dan ini berarti daya beban yang dapat ditangani oleh kolektornya terbatas, sekitar 0.25W, mirip dengan transistor daya rendah lainnya.

Walaupun demikian, transistor ini dapat menghandle tegangan kolektor-emitor yang cukup tinggi, mencapai -50V dengan arus 0.15A.

Meski ukurannya kecil, transistor A733 mampu menguatkan sinyal dengan tingkat yang cukup besar, antara -90 hingga 600 kali.

Karena kemampuan penguatan sinyal yang signifikan ini, transistor ini kerap digunakan sebagai penguat sinyal, khususnya dalam rangkaian driver amplifier.

Transistor A733 membutuhkan bias tegangan basis yang terbalik atau negatif, dengan tegangan maksimum -5 volt. Selain itu, suhu operasional transistor ini biasanya berkisar antara -55 hingga 150 °C.

Baca Juga :  Konfigurasi Rangkaian Transistor Paling Lengkap

Dan sebelum kalian memahami Persamaan Transistor A733, untuk detail lebih lanjut, berikut adalah datasheet lengkap dari transistor A733 :

JenisPNP
Arus kolektor max0.15A
Tegangan kolektor – emitor– 50V
Tegangan kolektor – basis– 60V
Tegangan emitor – basis– 5V
Frekuensi kerja max180MHz
Daya max kolektor0.25W
Tingkat penguatan90 – 600
Suhu kerja-55 150 °C
KemasanPlastik TO 92

Daftar Persamaan Transistor A733 yang Paling Cocok

Contoh transistor pengganti untuk jenis transistor dengan nomor seri A733 adalah seperti yang ada di bawah ini :

  1. 2SA1522
  2. 2SA1523
  3. 2SA1524
  4. 2SA1525
  5. 2SA1526
  6. 2SA1527
  7. 2SA1528
  8. 2SA1266
  9. 2SA1015
  10. 2SA564
  11. H733
  12. KSA733C
  13. 2N3906
  14. 2N2907

Contoh Penggunaan Rransistor A733

Meski transistor A733 memiliki kemampuan penguatan yang signifikan, arus kolektornya tidaklah begitu besar. Hal ini menjadikan transistor PNP ini jarang digunakan dalam sirkuit final penguat audio.

Lebih sering, transistor A733 digunakan sebagai driver atau pembalik fase sinyal di dalam sirkuit audio amplifier. Fungsinya serupa dengan transistor tipe A564 dan A1015 dalam berbagai aplikasi, seperti:

  • Sebagai penguat driver amplifier
  • Dalam penguat pre-amp
  • Sebagai penguat sinyal RF
  • Sebagai driver relay
  • Dalam sistem standby

Dengan demikian, meski arus kolektornya tidak begitu besar, transistor A733 tetap memiliki beragam aplikasi penting dalam berbagai jenis rangkaian elektronik.

Tips Penggunaan Transistor A733

Setelah memahami Persamaan Transistor A733, nah selanjutnya transistor tipe A733 adalah transistor jenis PNP yang sering digunakan dalam berbagai aplikasi elektronik. Berikut adalah beberapa tips untuk menggunakan transistor A733:

1. Penggunaan Sebagai Saklar atau Driver Relay

Transistor A733 dapat digunakan sebagai saklar atau driver relay dalam rangkaian elektronik.

Namun, penting untuk mengingat bahwa tegangan dan arus yang diterapkan pada transistor ini harus 80% di bawah kapasitas maksimumnya untuk mencegah kerusakan.

2. Menjaga Tegangan Maksimum

Tegangan maksimum antara kolektor dan emitor yang dapat dilewatkan oleh transistor A733 adalah -50V.

Untuk memastikan transistor ini beroperasi dalam kondisi optimal dan mencegah kerusakan yang cepat, sebaiknya kita memberikan tegangan maksimum antara kolektor dan emitor sebesar -40V saja.

3. Pemilihan Resistor Base

Dalam penggunaan transistor sebagai saklar, pemilihan resistor base sangat penting untuk menjaga transistor beroperasi dengan baik.

Resistor ini digunakan untuk mengendalikan jumlah arus yang mengalir ke base transistor. Pastikan untuk memilih resistor base dengan resistansi yang tepat untuk mencegah arus berlebih yang dapat merusak transistor.

4. Penggunaan Pendingin

Meskipun transistor A733 memiliki daya maksimum yang rendah dan tidak memerlukan pendingin panas, dalam beberapa aplikasi yang memerlukan daya tinggi, menggunakan pendingin mungkin akan membantu mencegah kerusakan transistor akibat panas berlebih.

5. Pemantauan Terus Menerus

Penting untuk selalu memantau kondisi transistor A733 selama digunakan. Jika transistor menjadi terlalu panas atau menunjukkan tanda-tanda kerusakan, segera matikan rangkaian dan periksa komponen sebelum menggunakannya kembali.

6. Pemilihan Rangkaian Yang Tepat

Transistor A733 dapat digunakan dalam berbagai rangkaian. Pilihlah rangkaian yang sesuai dengan kebutuhan Anda dan pastikan bahwa transistor ini cocok untuk digunakan dalam rangkaian tersebut.



Baca juga artikel terkait :

  1. Persamaan Transistor D965, Datasheet dan Spesifikasi Lengkap
  2. Data Persamaan Transistor Horizontal 1803 Secara Lengkap
  3. Persamaan Transistor D5023 : Pengertian dan Datasheet

Penutup

Demikianlah pembahasan dari empatpilar.com mengenai daftar persamaan transistor A733 yang paling cocok yang telah kita ulas. Semoga artikel ini membantu Kalian dalam memilih transistor pengganti yang paling sesuai dan efisien.

Ingatlah bahwa setiap transistor memiliki karakteristik uniknya sendiri, jadi sangat penting untuk memahami spesifikasinya sebelum memutuskan penggantinya.

Jangan pernah ragu untuk mencari lebih banyak informasi atau berkonsultasi dengan ahli jika Kalian merasa perlu. Terus eksplorasi dunia elektronik dan selamat berkreasi!
