Empat Pilar – Ketahui, Cara Menghitung Nilai Kapasitor Secara Lengkap. Temukan cara menghitung nilai kapasitor dengan mudah dalam panduan lengkap ini. Kami akan membantu Kalian memahami prinsip dasar dan teknik pengukuran yang efektif.
Elektronika, sebuah bidang yang mempesona dan kompleks, selalu membutuhkan pengetahuan yang solid tentang komponen-komponennya. Salah satu komponen tersebut adalah kapasitor, dan dalam artikel ini, kita akan belajar tentang Cara Menghitung Nilai Kapasitor.
Pengertian Kapasitor
Kapasitor, juga dikenal sebagai kondensator, adalah komponen elektronika pasif dua terminal yang dapat menyimpan energi dalam bentuk muatan listrik. Fungsinya adalah menyimpan energi di dalam medan listrik dengan mengumpulkan ketidakseimbangan internal dari muatan listrik.
Kapasitor terdiri dari dua konduktor listrik yang dipisahkan oleh jarak tertentu. Ruang antara konduktor dapat diisi dengan vakum atau dengan bahan isolasi yang disebut dielektrik. Kemampuan kapasitor untuk menyimpan muatan disebut kapasitansi.
Penemuan kapasitor memiliki beberapa versi tergantung pada sumber yang dikonsultasikan. Beberapa catatan menunjukkan bahwa seorang ilmuwan Jerman bernama Ewald Georg von Kleist menemukan kapasitor pada November 1745.
Beberapa bulan kemudian, Pieter van Musschenbroek, seorang profesor Belanda di Universitas Leyden, mengembangkan perangkat yang sangat mirip yang dikenal sebagai tabung Leyden, yang sering dianggap sebagai kapasitor pertama.
Karena Kleist tidak memiliki catatan yang terperinci atau popularitas seperti rekan Belandanya, ia sering diabaikan sebagai kontributor dalam evolusi kapasitor.
Namun, seiring berjalannya waktu, keduanya telah diakui dengan penghargaan yang sama karena telah ditetapkan bahwa penelitian mereka dilakukan secara independen satu sama lain dan hanya merupakan kebetulan ilmiah.
Tabung Leyden merupakan perangkat yang sangat sederhana. Ia terdiri dari toples kaca yang diisi setengah dengan air dan dilapisi di dalam dan di luar dengan kertas logam.
Kaca bertindak sebagai dielektrik, meskipun awalnya dianggap bahwa air adalah bahan utamanya. Biasanya, ada kawat atau rantai logam yang ditempatkan melalui gabus di bagian atas toples.
Rantai tersebut kemudian dihubungkan ke sumber muatan, seperti generator statis yang digerakkan dengan tangan.
Setelah muatan dikirim, toples akan menahan dua muatan sebanding tetapi berlawanan secara seimbang sampai keduanya terhubung dengan kawat, yang menghasilkan sedikit percikan atau kejutan.
Benjamin Franklin melakukan eksperimen dengan tabung Leyden dalam penelitiannya mengenai listrik dan dengan cepat menemukan bahwa sepotong kaca datar bekerja dengan baik sebagai model tabung. Hal ini mendorongnya untuk mengembangkan kapasitor datar.
Beberapa tahun kemudian, ahli kimia Inggris bernama Michael Faraday menjadi pelopor dalam aplikasi praktis pertama untuk kondensator ketika ia mencoba menyimpan elektron yang tidak terpakai dari eksperimennya.
Fungsi Kapasitor
Kapasitor adalah elemen elektronik yang terbuat dari dua konduktor, yang dipisahkan oleh dua pemisah dikenal sebagai keping. Meskipun fungsi dasar kapasitor adalah untuk menampung energi listrik, ada banyak fungsi lain yang harus Anda ketahui. Berikut adalah beberapa fungsi dari kapasitor:
- Kapasitor berfungsi sebagai isolator, dengan tujuan untuk memperlambat arus DC (arus searah).
- Dalam sebuah rangkaian catu daya, kapasitor berperan sebagai filter atau penyaring.
- Kapasitor juga memiliki peran sebagai pembangkit frekuensi dalam alat osilator.
- Kapasitor bertugas untuk menampung tegangan dan kuat arus dalam jangka waktu tertentu.
- Dalam rangkaian antena, kapasitor memiliki fungsi sebagai frekuensi.
- Pada lampu neon, kapasitor berfungsi untuk menghemat daya listrik.
- Sebagai penghilang loncatan api (bouncing) ketika saklar dipasang, merupakan salah satu manfaat lain dari kapasitor.
- Tidak hanya itu, kapasitor juga memiliki fungsi sebagai kopling, penggeser fasa dan konduktor.
Jenis Kapasitor
Kapasitor merupakan komponen elektronik yang memiliki peran penting dalam menyimpan tegangan atau medan listrik selama periode tertentu. Fungsi tambahannya mencakup pembangkitan tegangan, berperan sebagai konduktor, penggeser fasa, dan lainnya.
Ada dua kategori utama dari kapasitor, yaitu:
1. Kapasitor Polar
Kapasitor polar adalah jenis kapasitor yang memiliki dua kutub dengan polaritas positif dan negatif. Kapasitor ini umumnya terbuat dari material elektrolitik, sehingga memiliki kapasitansi yang cukup besar.
Beberapa contoh dari kapasitor polar antara lain kapasitor trimmer, kapasitor tantalum, kapasitor valco, dan sebagainya.
2. Kapasitor Non Polar
Berkebalikan dengan kapasitor polar yang mempunyai polaritas negatif dan positif, kapasitor non polar tidak memiliki polaritas, yang berarti kedua kutubnya bisa dipasang secara bolak-balik. Jenis kapasitor ini biasanya memiliki nilai kapasitansi yang sangat kecil.
Kapasitor mika, kapasitor kertas, dan kapasitor keramik adalah beberapa contoh dari kapasitor non polar.
Tabel Karakteristik Kapasitor
Sebelum memahami Cara Menghitung Nilai Kapasitor, nah dari tabel tersebut, dapat disimpulkan bahwa terdapat beberapa spesifikasi penting pada sebuah kapasitor, yaitu:
1. Tegangan Kerja Kapasitor

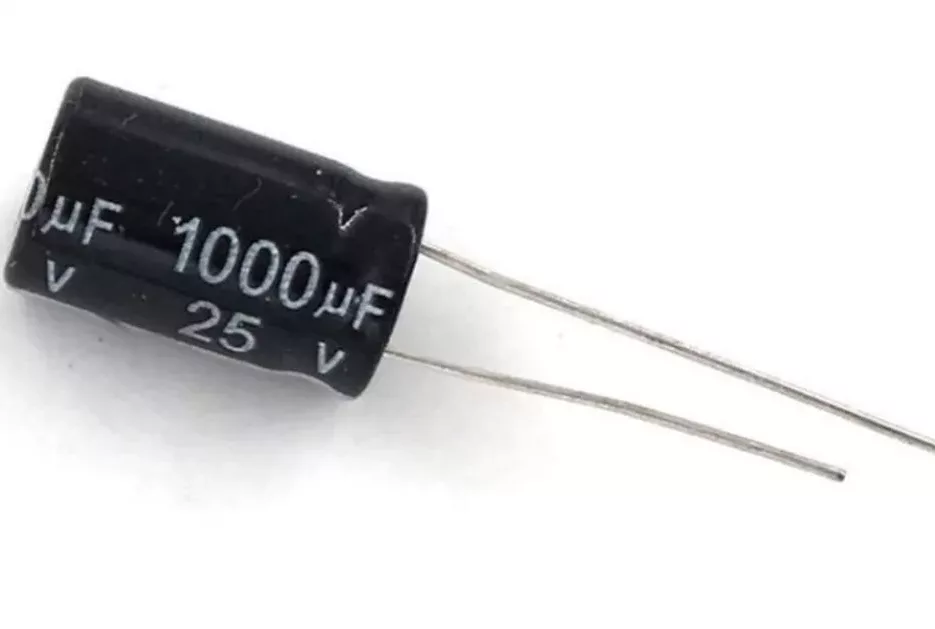

Tegangan kerja kapasitor adalah nilai tegangan maksimum yang dapat diberikan pada kapasitor agar tetap berfungsi dengan baik. Sebagai contoh, jika terdapat kapasitor dengan nilai 10μF 25V, artinya tegangan yang dapat diberikan pada kapasitor tersebut tidak boleh melebihi 25 volt DC.
2. Temperatur Kerja Kapasitor
Temperatur kerja kapasitor adalah suhu maksimum di mana kapasitor dapat beroperasi dengan baik. Pada tabel di atas, terdapat kode-kode temperatur yang menggambarkan karakteristik kapasitor. Beberapa standar yang umum digunakan meliputi:
- COG (ultra stabil)
- X7R (stabil)
- Z5V (umum)
- Y5V (umum)
3. Toleransi Kapasitor
Seperti halnya komponen elektronik lainnya, kapasitor juga memiliki nilai toleransi. Nilai toleransi ini ditunjukkan oleh angka atau huruf pada digit terakhir kode kapasitor. Simbol toleransi dapat ditemukan pada tabel karakteristik di atas.
Cara Menghitung Nilai Kapasitor
Banyak orang yang belum tahu bagaimana menghitung nilai kapasitor, mungkin Kalian juga termasuk di antaranya. Hal ini wajar karena menghitungnya membutuhkan pemahaman terhadap kode-kode tertentu. Tujuan dari kode-kode tersebut adalah agar Kalian dapat membaca nilai kapasitor.
Untuk mengetahui cara menghitungnya, Kalian perlu memahami terlebih dahulu apa itu nilai kapasitor. Secara singkat, nilai kapasitor adalah kemampuan kapasitor untuk menyimpan muatan listrik (kapasitansi). Satuan kapasitansi ini biasanya dilambangkan dengan Farad.
Sebenarnya, 1 Farad memiliki nilai yang sangat besar, terutama ketika diterapkan pada sirkuit dalam sebuah perangkat. Oleh karena itu, nilai kapasitor perlu disederhanakan ke dalam satuan yang lebih kecil terlebih dahulu.
Untuk mengonversi nilai kapasitor, Kalian dapat menggunakan rumus konversi berikut:
- PikoFarad (pF) = 1 x 10-2 F
- NanoFarad (nF) = 1 x 10-9 F
- MicroFarad (μF) = 1 x 10-6 F
Ini berarti:
- 1 F = 1.000.000 μF (mikro Farad)
- 1 μF = 1.000 nF (nano Farad)
- 1 μF = 1.000.000 pF (piko Farad)
Cara Menghitung Kapasitor Dengan Kode Warna
Selain menggunakan kode angka, menghitung nilai kapasitor juga dapat dilakukan dengan melihat penulisan ring warna yang terdapat pada alat tersebut.
Cara menghitung nilai kapasitor dengan kode warna dapat dilakukan dengan melihat tabel kapasitor berikut ini:
Jika sebuah kapasitor ditandai dengan 4 atau 5 cincin warna, Anda dapat menghitung nilai kapasitansinya dengan mudah menggunakan panduan berikut:
Cincin pertama, kedua, dan ketiga menunjukkan faktor penggali.
Cincin keempat menunjukkan toleransi.
Misalnya, terdapat kapasitor dengan kode warna kuning, ungu, merah, dan hijau. Untuk menghitung nilai kapasitansinya, perhatikan poin-poin berikut:
Jika kuning = 4
Ungu = 7
Merah = 2 (00)
Hijau = 5%
Dari informasi ini, dapat disimpulkan bahwa nilai kapasitansi dari kapasitor tersebut adalah 4 + 7 + 00 = 4700 pF atau 4,7 nF. Kapasitor tersebut juga memiliki toleransi sebesar 5%.
Baca juga :
- Perhitungan Kapasitor Untuk Tweeter, yang Baik dan Benar
- Fungsi Kapasitor Milar : Pengertian, Datasheet dan Contoh Penggunaannya
- Perbedaan Resistor dan Kapasitor : Simak Ulasan Secara Lengkapnya
Penutup
Kesimpulannya, pemahaman tentang cara menghitung nilai kapasitor sangat penting bagi siapa saja yang berkecimpung dalam bidang elektronika.
Tak hanya memungkinkan kita untuk memahami bagaimana perangkat elektronik bekerja, tetapi juga membantu dalam proses perbaikan dan perawatan.
Meskipun proses penghitungannya mungkin terlihat rumit pada awalnya, sejatinya sangat sederhana dan mudah dipelajari asalkan Kalian mengikuti langkah-langkah yang telah disebutkan dalam artikel ini.
Demikian penjelasan dari empatpilar.com tentang Cara Menghitung Nilai Kapasitor. Semoga informasi ini bermanfaat dan membantu Kalian dalam mengeksplor lebih jauh tentang dunia elektronika.
Selalu ingat, dalam melakukan setiap penghitungan, ketelitian dan pemahaman yang baik akan menghasilkan hasil yang akurat. Selamat mencoba dan semoga sukses! Kata Pencarian Terpopulerhttps://www empatpilar com/cara-menghitung-nilai-kapasitor/
