Empat Pilar – Pengertian Electrical Waveform (Bentuk Gelombang Listrik) Secara Lengkap. Pelajari lebih lanjut tentang Pengertian Electrical Waveform (Bentuk Gelombang Listrik) Secara Lengkap, terdiri dari dasar teori hingga praktik dalam dunia listrik dan teknologi. Artikel ini akan menggali lebih dalam tentang konsep, variasi, dan penerapan gelombang listrik.
Perjalanan kita ke dunia teknologi listrik dimulai dengan suatu konsep dasar – gelombang listrik. Tapi, apa sebenarnya yang dimaksud dengan Pengertian Electrical Waveform (Bentuk Gelombang Listrik) Secara Lengkap? Let’s dive right in!
Gelombang listrik, dalam istilah yang paling sederhana, adalah representasi grafis dari variasi tegangan atau arus seiring berjalannya waktu.
Itulah inti Pengertian Electrical Waveform (Bentuk Gelombang Listrik) Secara Lengkap. Hal ini merupakan fondasi dari segala sesuatu yang berhubungan dengan listrik dan teknologi.
Gelombang listrik berasal dari sumber tegangan listrik, seperti baterai atau generator. Saat partikel muatan bergerak melalui suatu media, mereka menciptakan gelombang listrik.
Pengertian Electrical Waveform (Bentuk Gelombang Listrik)
Bentuk Gelombang Listrik (Electrical Waveform) adalah bagian dari gelombang elektromagnetik yang tidak mempunyai bentuk fisik.
Untuk dapat mengamati bentuk gelombang ini, kita memerlukan alat khusus seperti osiloskop untuk membuat visualisasinya.
Selain itu, kita juga dapat melukiskannya pada kertas grafik dengan menghubungkan setiap titik perubahan tegangan dalam rentang waktu tertentu.
Dari segi teknis, bentuk gelombang listrik ini adalah representasi dari variasi tegangan atau arus seiring dengan perjalanan waktu.
Karakteristik Electrical Waveform
Setelah mengetahui Pengertian Electrical Waveform nah selanjutnya bentuk Gelombang Listrik atau Electrical Waveform memiliki berbagai jenis dan klasifikasi. Meski demikian, ada tiga karakteristik umum yang dimiliki oleh semua bentuk gelombang listrik ini, yaitu:
1. Periodik (Period)
Ini adalah waktu yang diperlukan untuk menjalani satu siklus lengkap getaran atau satu siklus penuh gelombang bolak-balik. Biasanya, karakteristik ini dilambangkan dengan ‘t’ dan diukur dalam satuan waktu, yaitu detik (second).
2. Frekuensi (Frequency)
Frekuensi adalah jumlah getaran yang terjadi dalam satu detik. Dengan kata lain, ini adalah kecepatan perubahan gelombang dalam suatu periode waktu.
Frekuensi biasanya ditandai dengan ‘f’ dan diukur dalam satuan Hertz. Hubungan frekuensi dengan periode adalah invers, yang berarti frekuensi adalah kebalikan dari periode (f=1/t).
3. Amplitudo (Amplitude)
Amplitudo mengacu pada tingkat maksimum atau jarak terjauh yang ditempuh oleh gelombang dari titik keseimbangan atau tengah dalam satu siklus getaran. Ini adalah ukuran dari kekuatan atau energi gelombang. Dalam konteks gelombang listrik, amplitudo biasanya diukur dalam Volt.
Masing-masing karakteristik ini memberikan informasi yang berbeda tentang gelombang listrik dan membantu kita memahami bagaimana gelombang tersebut beroperasi atau berperilaku dalam berbagai kondisi.
Klasifikasi Bentuk Gelombang Listrik (Electrical Waveform)
Secara umum, Bentuk Gelombang Listrik atau Electrical Waveform dapat dibagi menjadi dua kategori besar, yaitu Bentuk Gelombang Uni-directional dan Bentuk Gelombang Bi-directional.
a. Bentuk Gelombang Uni-directional
Bentuk Gelombang Uni-directional adalah jenis gelombang yang selalu berada dalam wilayah Positif atau Negatif dan tidak akan melewati titik sumbu nol.
Contoh dari Bentuk Gelombang Uni-directional antara lain adalah Bentuk Gelombang Kotak (Square Wave Waveform) yang digunakan untuk Sinyal Pewaktu (Timing), Sinyal Pulsa Jam (Clock Pulse), dan Sinyal Pemicu (Trigger).
b. Bentuk Gelombang Bi-directional
Sedangkan, Bentuk Gelombang Bi-directional adalah jenis gelombang yang bergerak bolak-balik antara Positif dan Negatif, melewati titik sumbu nol.
Dengan demikian, Bentuk Gelombang Bi-directional juga sering disebut sebagai bentuk gelombang bolak-balik (Alternating Waveform). Bentuk Gelombang Sinus (Sine Waveform) adalah contoh yang paling umum dari Bentuk Gelombang Bi-directional.

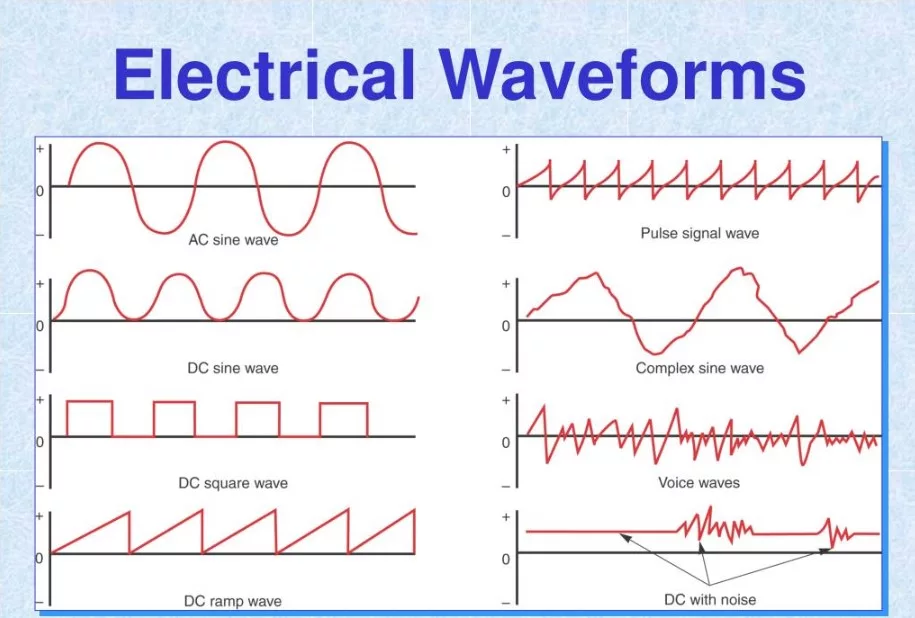

Jenis-Jenis Electrical Waveform
Setelah memahami Pengertian Electrical Waveform, nah berikutnya adalah beberapa jenis gelombang listrik yang sering ditemui dalam rangkaian elektronika atau listrik.
1. Gelombang Sinus (Bentuk Gelombang Sinus)
Gelombang Sinus (Bentuk Gelombang Sinus) atau juga dikenal sebagai Sinusoida adalah salah satu jenis gelombang yang paling umum dalam rangkaian elektronika.
Gelombang sinus sering digunakan dalam sinyal-sinyal analog seperti sinyal audio, sinyal tegangan AC, dan sinyal RF. Bentuk gelombang sinus dapat dilihat pada gambar di atas (a).
2. Gelombang Kotak (Bentuk Gelombang Kotak)
Gelombang Kotak (Bentuk Gelombang Kotak) memiliki bentuk yang menyerupai kotak dan sering digunakan dalam rangkaian mikroelektronik untuk pengendalian waktu (timing control).
Gelombang kotak memiliki bentuk gelombang simetris dengan durasi yang sama pada setengah siklus kotak atas dan setengah siklus kotak bawah (interval yang teratur).
3. Gelombang Persegi (Bentuk Gelombang Persegi)
Gelombang Persegi (Bentuk Gelombang Persegi) memiliki bentuk yang hampir sama dengan gelombang kotak. Namun, interval waktu pada kondisi tinggi (High) dan rendah (Low) tidak teratur atau memiliki panjang waktu yang berbeda.
4. Gelombang Gigi Gergaji (Bentuk Gelombang Gigi Gergaji)
Gelombang Gigi Gergaji (Bentuk Gelombang Gigi Gergaji) memiliki bentuk yang menyerupai gigi gergaji. Pada gelombang ini, tegangan naik secara linier dari titik 0 hingga mencapai titik tertinggi (+V), kemudian turun secara tiba-tiba ke titik terendah (0) tanpa atau tanpa peredaan waktu.
Gelombang gigi gergaji ini digunakan dalam rangkaian televisi, terutama pada TV yang masih menggunakan tabung CRT, dan juga sebagai pemicu (trigger) dalam rangkaian digital.
5. Gelombang Segitiga (Bentuk Gelombang Segitiga)
Gelombang Segitiga (Bentuk Gelombang Segitiga) adalah gelombang yang memiliki bentuk segitiga. Tegangan naik secara linier dari nol (0V) hingga mencapai titik tertinggi (+V).
Tegangan tertinggi hanya bertahan dalam waktu yang sangat singkat pada puncaknya (berbentuk lancip), kemudian turun secara linier hingga mencapai titik terendahnya (-V).
Pada titik terendah, tegangan juga berada dalam waktu yang sangat singkat, sehingga membentuk kurva lancip.
Penutup
Dalam kesimpulan, bentuk gelombang listrik atau Electrical Waveform merupakan konsep fundamental dalam dunia teknologi elektronik.
Menggambarkan variasi tegangan atau arus sepanjang waktu, bentuk gelombang ini membantu kita memahami bagaimana energi listrik bergerak dan berubah.
Dengan pengetahuan ini, kita bisa lebih baik dalam merancang, memahami, dan memanfaatkan berbagai perangkat dan sistem elektronik dalam kehidupan sehari-hari.
Memahami bentuk gelombang listrik bukanlah tugas yang mudah, namun dengan belajar dan praktik yang terus-menerus, kita bisa memperdalam pemahaman kita tentang fenomena ini.
Dan ingatlah, meski tampak kompleks, bentuk gelombang listrik adalah dasar dari semua yang berhubungan dengan listrik dan elektronik.
Tanpa adanya pengertian ini, kemajuan teknologi seperti yang kita alami saat ini mungkin tidak akan pernah terwujud.
Mungkin itu saja uraian dari empatpilar.com mengenai Pengertian Electrical Waveform. Semoga bermanfaat
