Empat Pilar – Cara Kerja Photodioda dan Fungsi Secara Lengkap. Dalam era digital yang dipenuhi dengan perangkat elektronik canggih, sensor cahaya menjadi salah satu elemen vital yang memungkinkan berbagai teknologi, mulai dari kamera digital hingga peralatan medis yang canggih. Salah satu jenis sensor yang memainkan peran penting dalam menangkap cahaya adalah photodioda.
Dalam artikel ini, kita akan menjelajahi secara mendalam tentang cara kerja photodioda, komponen misterius di balik kemampuan sensor cahaya yang tak terhitung jumlahnya. Mari kita temukan bagaimana photodioda menerjemahkan sinar cahaya menjadi sinyal elektronik yang bermanfaat, serta bagaimana inovasi dalam teknologi ini terus meningkatkan kinerja dan kegunaannya di berbagai bidang aplikasi.
Photodioda Adalah?

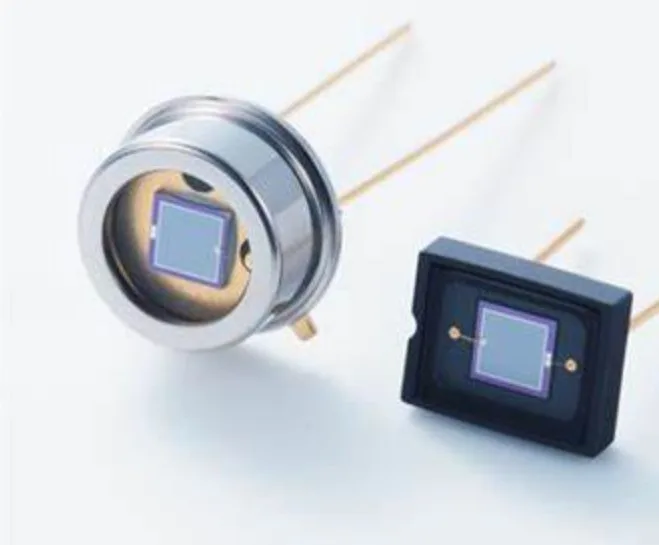

Photodioda, secara esensial, merupakan sebuah perangkat elektronik yang tergolong dalam keluarga dioda namun memiliki kemampuan khusus dalam mendeteksi cahaya. Sebagai lawan dari dioda biasa yang hanya mengalirkan arus dalam satu arah tertentu, photodioda memiliki kemampuan untuk mengubah energi cahaya menjadi arus listrik yang dapat diukur. Ini membuatnya menjadi elemen penting dalam berbagai aplikasi yang memerlukan deteksi atau pengukuran cahaya.
Dibandingkan dengan dioda konvensional, photodioda dibuat menggunakan bahan semikonduktor yang dirancang khusus agar sensitif terhadap cahaya. Ketika cahaya jatuh pada photodioda, energi dari cahaya tersebut mengeksitasi elektron dalam struktur semikonduktor, menciptakan pasangan elektron-hole. Akibatnya, terjadi aliran arus listrik di dalam dioda.
Salah satu fitur utama photodioda adalah responsivitasnya terhadap berbagai jenis cahaya, mulai dari cahaya tampak hingga spektrum inframerah dan ultraviolet. Ini membuatnya sangat serbaguna dalam berbagai aplikasi, seperti dalam perangkat pengukur intensitas cahaya, sensor deteksi gerak, komunikasi optik, dan banyak lagi.
Photodioda umumnya terdiri dari dua kaki terminal, yaitu katoda dan anoda, yang memungkinkan arus yang dihasilkan oleh cahaya untuk dialirkan ke dalam sirkuit eksternal. Selain itu, beberapa photodioda dilengkapi dengan lensa dan filter optik yang membantu dalam mengarahkan dan menyaring cahaya yang jatuh ke permukaan dioda.
Penggunaan bahan semikonduktor yang berbeda dalam pembuatan photodioda memungkinkan sensor ini untuk menangkap cahaya dalam berbagai panjang gelombang. Misalnya, silicon (Si) umumnya digunakan untuk menangkap cahaya dalam rentang spektrum tampak, sedangkan germanium (Ge) lebih sensitif terhadap inframerah. Karena itu, pemilihan bahan semikonduktor yang tepat sangat penting sesuai dengan kebutuhan aplikasi spesifik.
Dengan teknologi yang terus berkembang, photodioda tetap menjadi salah satu komponen yang tak tergantikan dalam berbagai aplikasi yang membutuhkan deteksi cahaya yang cepat, akurat, dan andal. Dengan pemahaman mendalam tentang cara kerjanya, kita dapat mengapresiasi kontribusi photodioda dalam memajukan berbagai teknologi modern yang kita nikmati hari ini.
Fungsi Photodioda
Sebelum memahami Cara Kerja Photodioda, nah Photodioda memiliki beragam fungsi yang vital dalam berbagai perangkat elektronik dan aplikasi teknologi. Di antara fungsi-fungsi utamanya adalah:
1. Sistem Otomatis Sensor Cahaya atau Lampu
Photodioda digunakan dalam sistem sensor cahaya otomatis untuk mendeteksi perubahan intensitas cahaya di sekitarnya. Ini memungkinkan perangkat elektronik untuk menyesuaikan diri secara otomatis, seperti mengatur kecerahan layar atau mengaktifkan lampu penerangan ketika cahaya rendah.
2. Pembuatan Komponen Optocoupler
Photodioda sering digunakan dalam pembuatan optocoupler, sebuah komponen elektronik yang memungkinkan isolasi galvanik antara dua sirkuit elektronik yang berbeda. Optocoupler menggunakan kombinasi fotodioda dan optoelektronik lainnya untuk mentransmisikan sinyal optik antara dua sirkuit tanpa koneksi listrik langsung.
3. Sistem Detektor Api dan Asap
Dalam sistem deteksi kebakaran, photodioda digunakan untuk mendeteksi cahaya atau asap yang dihasilkan oleh api. Ketika cahaya atau asap masuk ke dalam sensor, photodioda mendeteksi perubahan intensitas cahaya atau partikel asap, memicu peringatan atau respons darurat yang sesuai.
4. Perangkat Fotografi
Photodioda memiliki peran penting dalam perangkat fotografi digital. Mereka digunakan dalam sensor gambar untuk menangkap cahaya dan mengubahnya menjadi sinyal listrik yang dapat direkam oleh kamera. Sensor cahaya pada kamera digital umumnya menggunakan rangkaian photodioda yang disusun dalam pola matriks untuk menangkap gambar dengan resolusi tinggi dan kualitas yang baik.
5. Bidang Instrumen Medis
Dalam bidang instrumentasi medis, photodioda digunakan dalam berbagai aplikasi, termasuk sensor deteksi oksigen, pengukuran denyut jantung, dan pengukuran kadar glukosa dalam darah. Mereka memungkinkan pembuatan perangkat medis yang akurat dan responsif terhadap sinyal cahaya yang diukur, yang kritis dalam diagnosis dan pemantauan pasien.
Cara Kerja Photodioda
Cara kerja photodioda melibatkan proses konversi energi cahaya menjadi arus listrik yang dapat diukur. Berikut adalah langkah-langkah yang terjadi dalam fotodioda saat terpapar cahaya:
- Eksitasi Elektron oleh Foton:
Ketika cahaya jatuh pada persimpangan PN di dalam struktur photodioda, foton membawa energi yang cukup untuk mengeksitasi elektron dalam bahan semikonduktor. Ini terjadi ketika energi foton yang diterima lebih besar dari energi band gap materi, yang dalam kebanyakan kasus lebih besar dari 1,1 eV.
- Pembentukan Pasangan Elektron-Hole:
Interaksi foton dengan materi semikonduktor menyebabkan terlepasnya elektron dari ikatan kovalen, menciptakan pasangan elektron-hole. Elektron bebas bermuatan negatif, sedangkan hole bermuatan positif.
- Pergerakan Elektron dan Hole:
Medan listrik di dalam persimpangan PN membimbing elektron bebas ke katoda (terminal negatif) dan hole ke anoda (terminal positif). Ini terjadi karena medan listrik menyebabkan terjadinya gaya pada muatan listrik, mendorong mereka bergerak menuju terminal yang sesuai.
- Penghasilan Arus Listrik:
Pergerakan elektron dan hole ke terminal-terminal yang berlawanan menciptakan aliran arus listrik dalam fotodioda. Arus ini dapat diukur dan digunakan untuk berbagai tujuan, tergantung pada aplikasi spesifik dari fotodioda tersebut.
Dengan demikian, photodioda memanfaatkan efek fotolistrik di dalam bahan semikonduktor untuk menghasilkan sinyal listrik sebagai tanggapan terhadap cahaya yang terdeteksi. Proses ini memungkinkan pengukuran intensitas cahaya, deteksi kehadiran objek, dan banyak aplikasi lainnya yang bergantung pada konversi cahaya menjadi sinyal listrik yang dapat diproses lebih lanjut.
Penutup
Dengan kesimpulan dari empatpilar.com ini, memahami cara kerja photodioda merupakan langkah penting dalam memahami teknologi sensor cahaya yang semakin mendominasi berbagai aplikasi teknologi masa kini. Dengan prinsip dasarnya yang sederhana namun efektif, photodioda telah mengubah cara kita mendeteksi dan memproses cahaya menjadi informasi yang berguna.
Dengan semakin berkembangnya teknologi, diharapkan pengetahuan tentang cara kerja photodioda dapat terus ditingkatkan untuk memanfaatkannya secara lebih optimal dalam berbagai aplikasi mulai dari fotografi hingga sensor keamanan canggih.
