Empat Pilar – Persamaan Dioda 1N4007 dan Datasheet Secara Lengkap. Dalam dunia teknologi, dioda merupakan komponen elektronik yang sangat penting dalam rangkaian sirkuit. Salah satu jenis dioda yang paling umum digunakan adalah dioda 1N4007.
Dioda ini sering digunakan dalam berbagai aplikasi, seperti sirkuit penyearah dan penghalang. Namun, sebelum menggunakan dioda 1N4007, Kalian perlu memahami persamaannya dengan datasheet secara lengkap.
Pada artikel ini, Kalian akan mempelajari persamaan dioda 1N4007 dan datasheet secara lengkap.
Kami akan membahas karakteristik dan spesifikasi yang penting untuk sirkuit elektronik Kalian. Mari kita mulai!
Apa Itu Dioda Penyearah ?
Sebuah dioda penyearah seperti 1n4007 merupakan salah satu jenis dioda tertua yang ada. Meskipun sederhana, aplikasinya sangat banyak dan penting dalam dunia elektronik.
Dioda dinamai demikian karena kemampuannya memisahkan arus positif dari sinyal alternatif. Artinya, dioda akan memungkinkan lewatnya siklus positif dari tegangan bolak-balik ketika dipolarisasi secara langsung.
Namun, saat siklus negatif, dioda terpolarisasi secara terbalik sehingga mencegah arus mengalir ke arah ini.
Dalam kata lain, dioda penyearah merupakan filter yang hanya memungkinkan siklus positif dari sebuah sinyal lewat, dan mampu memfilter siklus negatif. Kemampuan ini sangat berguna dalam banyak aplikasi elektronik.
Untuk beroperasi dengan baik, dioda penyearah didesain untuk bekerja pada frekuensi maksimum tertentu dengan arus atau intensitas maksimum yang dapat ditahan serta tegangan balik maksimum yang didukung.
Oleh karena itu, faktor-faktor ini harus dipertimbangkan dari model dioda yang dipilih agar tidak melebihi batas dan tetap berfungsi dengan baik.
Seperti dioda lainnya, dioda penyearah didasarkan pada persimpangan semikonduktor PN, biasanya terbuat dari silikon meskipun germanium juga dapat digunakan.
Dioda ini dapat menahan suhu hingga 200ºC di persimpangan, memiliki resistansi yang sangat rendah, dan tegangan balik yang juga rendah.
Daftar Persamaan Dioda 1N4007
Terdapat beberapa jenis dioda yang bisa digunakan sebagai pengganti dioda 1N4007. Berikut adalah daftar Persamaan Dioda 1N4007 :
- 1N4148
- N4733A
- 1N5408
- 1N5822
- 1N4004
- 1N4006
- 1N4005
- 1N5399
- HER208
- HER158
- FR207
- FR107
- EM520
- EM513
Dalam prinsipnya, kita bisa mengganti dioda 1N4007 dengan dioda pengganti yang sejenis dan memiliki spesifikasi tegangan yang sama atau bahkan lebih tinggi.
Datasheet Dioda 1N4007
Setelah mengetahui Persamaan Dioda 1N4007, data lengkap mengenai datasheet dioda 1N4007 dapat ditemukan pada tabel berikut:
| Kemasan paket | DO 45 / SMD |
| Jenis dioda | Silikon |
| Tipe | 1N4007 |
| Tegangan balik | Max. 1000 V |
| Arus maju | Max. 1 A |
| Arus balik | Max. 30 A |
| Disisipasi daya | 3 W |
| Suhu kerja | Max. 175 °C |
Pinout dan Lembar Data

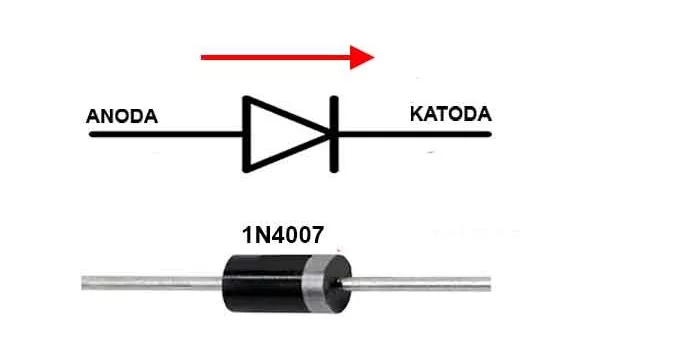

Dalam hal pinoutmu, sangatlah mudah. Sebelumnya, aku menyebutkan bahwa pinoutmu hanya memiliki dua pin saja. Satu pin adalah katoda dan yang lainnya adalah anoda.
Untuk membedakannya, Kalian harus melihat garis abu-abu di salah satu ujungnya pada badan 1n4007. Ujung dengan garis abu-abu adalah katoda (-), sedangkan ujung lainnya adalah anoda (+).
Untuk informasi lebih lanjut, Kalian bisa mendapatkan semua detail dari lembar data dari produsen komponen tertentu yang Kalian pilih.
Ini adalah contoh, namun ingat bahwa mungkin ada sedikit perbedaan di antara produk-produk tersebut, meskipun sebagian besar detail teknisnya sama.

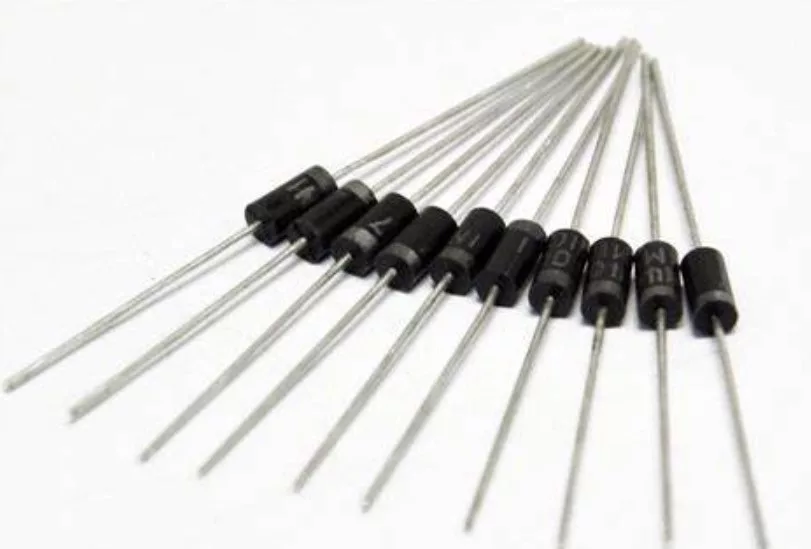

Fitur Dioda 1N4007
Persamaan Dioda 1N4007, dioda penyearah 1N4007 adalah salah satu jenis dioda yang paling banyak digunakan dalam banyak peralatan saat ini, terutama dalam catu daya.
Dioda ini berfungsi untuk mencegah masalah pada rangkaian yang terbakar karena polaritas terbalik, atau untuk mengubah sinyal AC menjadi DC.
Dioda ini mampu menahan arus hingga 1A secara terus menerus dengan tegangan masuk hingga 700v, sehingga dapat digunakan dalam berbagai aplikasi.
Selain itu, dioda ini juga mendukung puncak tertentu dari tegangan balik hingga 1000v dan arus hingga 30A.
Dioda 1N4007 dikemas dalam paket DO-41 dengan dua terminal tipikal. Beberapa fitur lain yang perlu diketahui antara lain:
- Tegangan terbalik: 500 hingga 700v
- Tegangan balik puncak: 1000v atau 1Kv
- Arus lonjakan maksimum: 30A
- Intensitas arus searah maksimum: 1A
- Penurunan tegangan maju: 1.1 V
- Kisaran suhu pengoperasian: -55°C hingga 150°C. Namun, pada beberapa pabrikannya, suhu operasinya dapat berbeda, yaitu -65ºC hingga 125ºC.
Contoh Penggunaan Dioda 1N4007
Setelah mengetahui Persamaan Dioda 1N4007, berikutnya adalah beberapa contoh penggunaan dioda 1N4007:
- Sirkuit catu daya
- Rangkaian pengisi baterai (charger)
- Pengganda tegangan
- Adaptor tegangan
- Sirkuit selektor
- Sirkuit protektor
- Pembatas tegangan (blocking tegangan)
Daftar Harga dioda 4007 Terbaru
Berikut kami berikan Daftar Harga dioda 4007 Terbaru saat ini :
Kesimpulan
Dalam dunia elektronika, dioda 1N4007 adalah salah satu jenis dioda yang paling umum digunakan.
Dioda ini memiliki banyak aplikasi, seperti dalam rangkaian penyearah dan penguat tegangan. Namun, sebelum menggunakannya, sangat penting untuk memeriksa datasheet dioda untuk memahami spesifikasi teknisnya.
Dalam datasheet dioda 1N4007, terdapat beberapa parameter yang harus diperhatikan, seperti tegangan terbalik maksimum, arus maju maksimum, dan waktu pemulihan.
Hal ini sangat penting untuk dipahami agar dioda dapat berfungsi dengan baik dalam rangkaian yang digunakan.
Meskipun dioda 1N4007 sangat umum digunakan, ada juga dioda lain yang dapat digunakan sebagai pengganti, seperti dioda 1N4001 hingga 1N4007.
Namun, penting untuk memeriksa datasheet dioda tersebut untuk memastikan bahwa mereka memenuhi persyaratan teknis yang diperlukan dalam aplikasi yang diinginkan.
Dalam kesimpulannya, penting untuk memahami persamaan dioda 1N4007 dan datasheet untuk memastikan kinerja yang baik dalam rangkaian yang digunakan.
Dengan pemahaman yang baik tentang spesifikasi teknis, kita dapat memilih dioda yang tepat untuk memenuhi kebutuhan kita dalam rangkaian elektronik.
Demikian yang bisa empatpilar.com ulas mengenai Persamaan Dioda 1N4007 dan Datasheet Secara Lengkap. Semoga bermanfaat
