Persamaan Transistor C6090 Paling Lengkap dan Mudah Dipahami

Posted on

Empat Pilar – Persamaan Transistor C6090 Paling Lengkap dan Mudah Dipahami. Transistor C6090 adalah komponen krusial dalam dunia elektronika. Kita akan membahas ‘Persamaan Transistor C6090 Paling Lengkap’ di artikel ini untuk memperdalam pengetahuan kita tentang teknik elektronika.

Pelajari segalanya tentang Persamaan Transistor C6090 Paling Lengkap, serta bagaimana transistor ini berfungsi dalam berbagai rangkaian elektronik. Dapatkan pengetahuan yang mendalam dan terperinci tentang komponen ini di sini.

Transistor C6090 adalah transistor kekuatan tinggi yang umum digunakan dalam aplikasi audio dan peralatan lainnya. Namun, apa yang membuat transistor ini begitu unik?

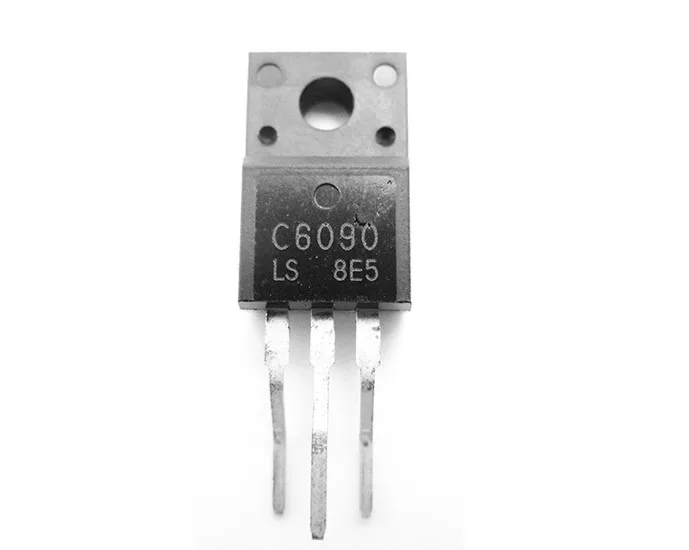

Transistor C6090

Transistor C6090, juga dikenal sebagai 2SC6090, adalah salah satu komponen yang seringkali digunakan dalam perangkat elektronik, khususnya pada bagian defleksi horizontal dalam televisi tabung layar slim.

Tipe transistor ini termasuk dalam kategori high speed switching, yang berarti dapat beralih antara keadaan ‘on’ dan ‘off’ dengan sangat cepat, membuatnya ideal untuk aplikasi seperti ini.

Meski demikian, beberapa teknisi elektronik melaporkan bahwa transistor C6090 yang dapat ditemukan di pasaran saat ini mungkin memiliki karakteristik yang berbeda dibandingkan dengan transistor asli yang sebelumnya digunakan pada televisi.

Perbedaan ini mungkin dapat dilihat ketika mengukur hubungan antara basis, emitor, dan kolektor menggunakan multimeter. Misalnya, pembacaan antara basis dan emitor, basis dan kolektor, atau kolektor dan emitor dapat berbeda dari yang diharapkan.

Terkadang, hal ini bisa menjadi masalah, terutama jika transistor tersebut sulit didapatkan atau harganya di atas rata-rata.

Oleh karena itu, banyak teknisi elektronik yang mencari transistor lain yang memiliki persamaan dengan C6090.

Transistor pengganti ini dapat digunakan untuk menggantikan transistor C6090 yang rusak pada penguat defleksi horizontal televisi tabung layar slim.

Konfigurasi Pin Transistor C6090

Transistor C6090 dilengkapi dengan tiga terminal atau pin, sama seperti transistor pada umumnya, yaitu basis, kolektor, dan emitor.

Transistor ini termasuk dalam jenis transistor berdaya menengah dan dikemas dalam bentuk TO-220F, yang memiliki bagian khusus untuk ditempelkan pada pendingin aluminium. Urutan pin transistor C6090 dijelaskan sebagai berikut :

Karakteristik TR C6090

Sebelum memahami Persamaan Transistor C6090, lihat  dulu karakteristik Transistor C6090. Transistor C6090 memiliki spesifikasinya yang khusus dirancang untuk aplikasi televisi berwarna dengan tabung layar slim, khususnya pada bagian penguat defleksi horizontal.
Transistor ini termasuk dalam jenis transistor high speed switching, yang menjelaskan mengapa harganya relatif tinggi, sehingga banyak orang mencari alternatif yang setara dengan transistor ini.

Berikut adalah beberapa spesifikasi teknis dari Transistor C6090 yang perlu Anda ketahui:

  1. Tipe Kemasan: TO-220F
  2. Tipe Transistor: NPN
  3. Arus Kolektor Maksimum (Ic): 10 Ampere
  4. Tegangan Kolektor-emitor Maksimum (VCE): 700V
  5. Tegangan Kolektor-basis Maksimum (VCB): 1500V
  6. Tegangan Emitor-basis Maksimum (VEB): 5V
  7. Daya Disipasi Kolektor Maksimum (PC): 35W Max
  8. Penguatan Arus DC (HFE) Minimum & Maksimum: 7
  9. Rentang Temperatur Operasional: -55 hingga +150 derajat Celcius

Persamaan Transistor C6090

Transistor C6090 mungkin cukup sulit untuk ditemukan atau harganya bisa jadi cukup mahal, dan dalam kondisi seperti itu, Kalian mungkin mencari alternatif yang setara.

Berikut adalah beberapa Persamaan Transistor C6090 dapat digunakan sebagai pengganti:

  1. D2499
  2. J6810
  3. C6093
  4. C6092
  5. D2498
  6. D1878
  7. TT2222
  8. TT2138
  9. BU2520AF

Transistor-transistor tersebut di atas adalah beberapa pilihan yang memiliki persamaan terdekat dengan C6090, sehingga bisa dijadikan sebagai alternatif jika transistor C6090 sulit ditemukan atau harganya cukup mahal.

Namun, perlu diingat bahwa meski mereka memiliki karakteristik yang mirip, namun mungkin tidak sama persis, jadi penting untuk memeriksa spesifikasi teknis masing-masing transistor pengganti ini untuk memastikan bahwa mereka cocok untuk aplikasi yang akan diperbaiki.
Jika Kalian tidak yakin, selalu konsultasikan dengan teknisi profesional atau pakar elektronik sebelum mengganti transistor.

Baca Juga :  Transistor Sebagai Sakelar (Switch) : Fungsi dan Cara Kerja Secara Lengkap

Kegunaan Transistor C6090

Transistor C6090 adalah komponen yang khusus dirancang untuk digunakan sebagai penguat keluaran defleksi horizontal dalam televisi tabung atau televisi CRT berwarna.
Namun, dalam prakteknya, transistor ini juga dapat digunakan untuk tujuan lain seperti sistem saklar atau pensaklaran dalam rangkaian.

Transistor C6090 termasuk dalam jenis transistor BJT atau Bipolar Junction Transistor. Transistor bipolar C6090 adalah komponen elektronik yang terbuat dari bahan semikonduktor dengan tiga lapisan atau tiga terminal, yaitu basis, kolektor, dan emitor.

Transistor C6090 merupakan tipe NPN, dimana transistor NPN akan mengalirkan arus negatif dari emitor ke kolektor apabila basis diberi bias arus positif.

Dengan kata lain, emitor berfungsi sebagai input dan kolektor berfungsi sebagai output. Pin basis, kolektor, dan emitor transistor C6090 dapat diketahui dari data spesifikasi komponen transistor tersebut.

Selain itu, transistor C6090 juga dapat digunakan dalam aplikasi yang membutuhkan penguatan sinyal, seperti dalam amplifier dan rangkaian pengendali motor.

Dalam aplikasi ini, transistor berfungsi sebagai penguat sinyal atau sebagai saklar elektronik yang mengendalikan aliran listrik.

Dengan kata lain, transistor dapat berperan sebagai “jembatan” antara sirkuit kontrol dan sirkuit beban, memungkinkan kontrol tegangan rendah untuk mengendalikan aliran arus yang lebih tinggi atau mengubah sinyal analog menjadi sinyal digital.

Ciri-Ciri Transistor C6090 Rusak

Setelah memahami Persamaan Transistor C6090, nah selanjutnya kerusakan pada transistor C6090 dapat ditandai melalui beberapa gejala yang ditunjukkan oleh televisi dan melalui pengukuran langsung pada transistor itu sendiri.

Berikut adalah beberapa ciri-ciri kerusakan pada transistor C6090:

1. Televisi Tidak Menyala atau Mati Total

Salah satu tanda paling umum dari transistor horisontal yang rusak adalah ketika televisi tidak dapat dinyalakan atau mati total.

Ini mungkin disebabkan oleh koneksi yang buruk atau komponen yang rusak di dalam sirkuit power supply.

2. Suara Dencit atau Derik dari Regulator

Suara dencit atau derik yang berasal dari regulator bisa menjadi indikasi bahwa transistor horisontal bermasalah.

Ini mungkin disebabkan oleh flyback yang berderik atau oleh masalah lain dalam sirkuit horisontal.

3. Mode Standby

Jika televisi hanya dapat menampilkan lampu indikator merah atau berada dalam mode standby dan tidak dapat dinyalakan, ini mungkin menjadi tanda bahwa transistor horisontal mengalami kerusakan.

4. Pengukuran Resistansi Rendah

Melakukan pengukuran langsung pada kaki transistor dapat membantu mendeteksi masalah. Jika pengukuran menunjukkan resistansi yang rendah atau sekitar 0 Ohm, ini berarti bahwa transistor mungkin konslet atau mengalami kerusakan.

Untuk mengatasi kerusakan transistor horisontal C6090, langkah yang paling efektif adalah dengan menggantinya.

Selalu pastikan untuk memeriksa spesifikasi transistor pengganti agar sesuai dengan persyaratan sistem.

Sebaiknya tugas ini diserahkan kepada teknisi yang berpengalaman untuk menghindari kerusakan lebih lanjut pada perangkat.

Baca juga :

  1. Daftar Persamaan Transistor A733 yang Paling Cocok : Terlengkap
  2. Persamaan Transistor D965, Datasheet dan Spesifikasi Lengkap
  3. Data Persamaan Transistor Horizontal 1803 Secara Lengkap

Kesimpulan Akhir

Kesimpulannya, empatpilar.com telah mengulas secara mendalam tentang persamaan transistor C6090.

Dengan penjelasan paling lengkap yang telah disediakan, harapannya pembaca dapat memahami dengan lebih baik fungsi, karakteristik, dan penggunaan transistor ini dalam berbagai rangkaian elektronik.

Setiap detail telah kami jelaskan dengan hati-hati untuk memastikan anda mendapatkan pengetahuan yang komprehensif dan tepat.

Namun, selalu penting untuk mengingat bahwa dalam prakteknya, anda mungkin perlu melakukan beberapa penyesuaian atau pengetesan tergantung pada konteks penggunaan transistor.

Oleh karena itu, menggali pengetahuan lebih lanjut dan eksperimen adalah kunci untuk memahami dan menggunakan transistor C6090 secara efektif.

Baca Juga :  Persamaan Transistor 1862 Terlengkap dan Mudah Dipahami

Kami berharap artikel ini memberikan wawasan yang berharga dan membantu anda dalam perjalanan anda mempelajari elektronika.

Terima kasih sudah menyimak artikel ini. Selamat belajar dan jangan pernah berhenti mengeksplorasi dunia elektronika!
