√ Saklar Silang Adalah : Penjelasan Secara Lengkap

Posted on

Empat Pilar –Saklar Silang Adalah : Penjelasan Secara Lengkap. Saklar silang adalah salah satu jenis saklar listrik yang digunakan untuk mengontrol aliran listrik pada rangkaian lampu atau perangkat listrik lainnya.

Dalam artikel ini, kami akan memberikan penjelasan yang lengkap mengenai saklar silang, bagaimana cara kerjanya, dan mengapa saklar silang penting dalam instalasi listrik. Kami juga akan menjawab beberapa pertanyaan umum terkait saklar silang untuk membantu Kalian memahaminya dengan lebih baik.

Dalam dunia elektronik, saklar silang atau cross switch adalah perangkat yang sangat vital. Selama bertahun-tahun, saklar silang telah memudahkan manusia dalam mengoperasikan berbagai perangkat dan sistem.

Saklar Silang Adalah

Bagi Kalian yang belum familiar dengan istilah dalam dunia kelistrikan, mungkin merasa kurang akrab dengan istilah “Saklar Silang”. Alasannya adalah karena alat ini tidak sering dipakai di rumah-rumah biasa.

Saklar silang pada dasarnya adalah perangkat yang dibuat dari kombinasi dua saklar tukar yang digabung menjadi satu. Alat ini memang tidak sering kita temukan karena biasanya digunakan hanya di lokasi-lokasi tertentu. Umumnya, saklar ini digunakan di ruangan yang besar dan memiliki banyak pintu masuk, seperti halnya aula.

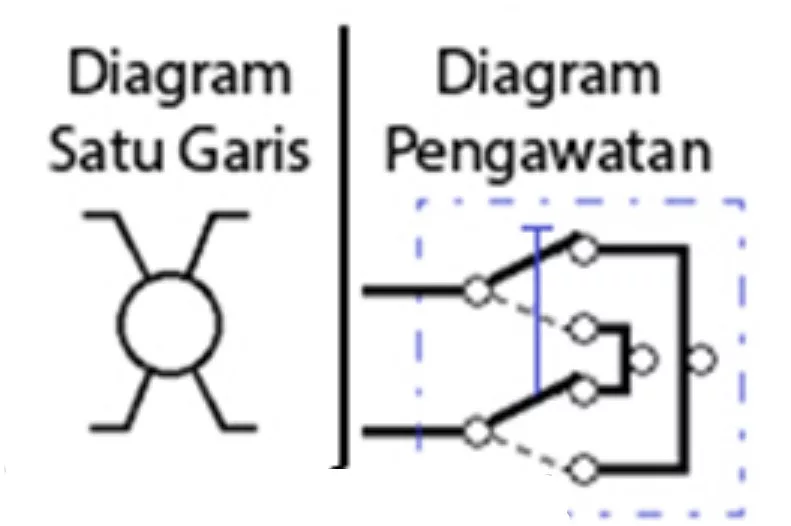

Simbol Saklar Silang

Setelah memahami Saklar Silang Adalah, nah selanjutnya ada Gambar yang diberikan diatas adalah representasi simbol dari saklar silang yang dapat dibagi menjadi dua jenis, yakni:

1. Simbol untuk diagram satu jalur

Diagram satu jalur adalah diagram dalam pemasangan listrik yang hanya terdiri dari satu jalur. Jalur yang utuh mencerminkan kabel fasa, sementara jalur yang putus-putus mencerminkan kabel netral.

2. Simbol untuk diagram pengawatan

Diagram pengawatan adalah jenis diagram yang terdiri dari tiga kabel dengan warna yang berbeda. Jalur berwarna merah melambangkan kabel fasa, jalur berwarna biru melambangkan netral dan jalur berwarna hijau melambangkan grounding.

Fungsi Saklar Silang

Saklar silang memiliki fungsi khusus dalam sistem pencahayaan, yakni untuk mengontrol (menyalakan dan mematikan) satu lampu dari tiga lokasi yang berbeda. Ini sangat berguna dalam situasi tertentu, seperti dalam gedung bertingkat.

Misalnya, bayangkan sebuah hotel dengan tiga lantai: lantai 1, lantai 2, dan lantai 3. Saklar silang ditempatkan di masing-masing lantai, sedangkan lampu yang dikendalikan diletakkan di lantai 2.

Dengan pengaturan ini, kita dapat menyalakan dan mematikan lampu yang berada di lantai dua dari setiap lantai yang memiliki saklar silang.

Jadi, apakah kita berada di lantai 1, 2, atau 3, kita masih memiliki kemampuan untuk mengontrol pencahayaan di lantai 2. Ini menambah fleksibilitas dan kontrol atas sistem pencahayaan gedung tersebut.

Cara Kerja Saklar Silang

Saklar silang adalah jenis saklar yang digunakan dalam instalasi listrik untuk mengendalikan satu lampu atau alat listrik dari tiga tempat yang berbeda. Saklar ini biasanya digunakan di rumah-rumah besar, gedung, atau tempat-tempat yang memiliki banyak ruangan.

Berikut ini adalah cara kerja saklar silang:

  1. Saklar silang diletakkan di tengah antara dua saklar tukar. Saklar tukar biasa dipasang di kedua ujung, misalnya satu di pintu masuk dan satu lagi di pintu keluar ruangan. Sedangkan saklar silang ditempatkan di posisi yang strategis di dalam ruangan.
  2. Setiap saklar, baik saklar silang maupun saklar tukar, memiliki dua terminal atau titik sambungan. Pada saklar tukar, jika saklar dalam posisi mati, kedua terminal akan terputus, sedangkan jika saklar dalam posisi hidup, kedua terminal akan tersambung. Sedangkan pada saklar silang, jika saklar dalam posisi mati, terminal A akan tersambung dengan terminal B, dan terminal C akan terputus dari terminal D. Sebaliknya, jika saklar dalam posisi hidup, terminal A akan tersambung dengan terminal D, dan terminal B akan terputus dari terminal C.
  3. Dalam instalasi listrik, kabel fasa (biasanya berwarna merah) dialirkan ke terminal A dan B pada saklar silang. Kemudian, dari terminal C dan D, kabel fasa ini diteruskan ke terminal pada saklar tukar. Pada saklar tukar, kabel fasa ini diteruskan ke lampu.
  4. Ketika saklar tukar atau saklar silang dipindahkan posisinya, maka aliran listrik akan dialihkan melalui jalur yang berbeda. Misalnya, jika saklar tukar dalam posisi mati, dan saklar silang dipindahkan dari posisi mati ke hidup, maka aliran listrik akan melewati jalur lain dan lampu akan menyala.
  5. Dengan begitu, Kalian dapat mengendalikan lampu dari tiga tempat yang berbeda dengan saklar silang dan saklar tukar ini.
Baca Juga :  Pengertian Reaktansi Induktif : Rumus dan Contoh Soalnya

Harap dicatat bahwa instalasi listrik harus dilakukan oleh profesional atau orang yang memiliki pengetahuan dan keterampilan dalam bidang ini, karena jika tidak dilakukan dengan benar dapat menimbulkan bahaya seperti korsleting listrik atau kebakaran. Selalu pastikan untuk mematikan sumber listrik sebelum melakukan pekerjaan instalasi listrik.

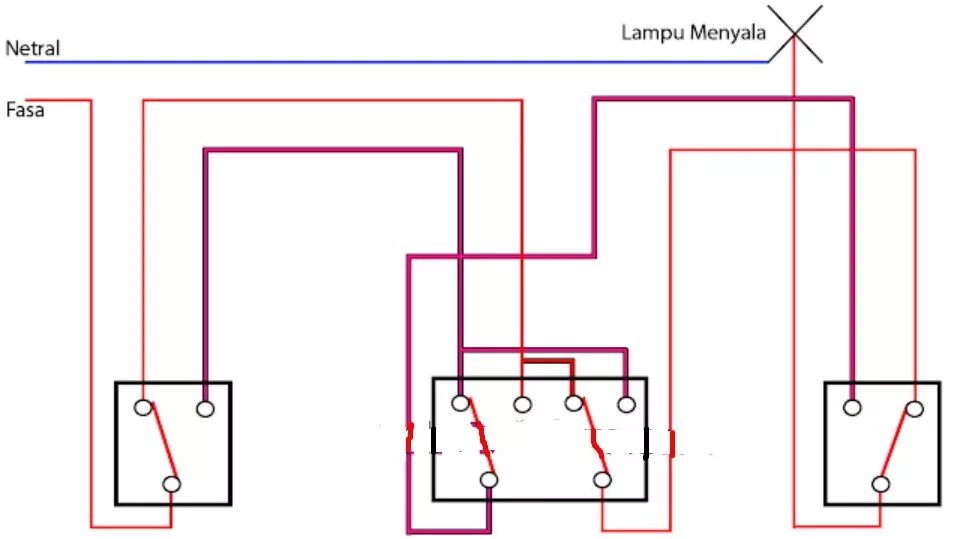

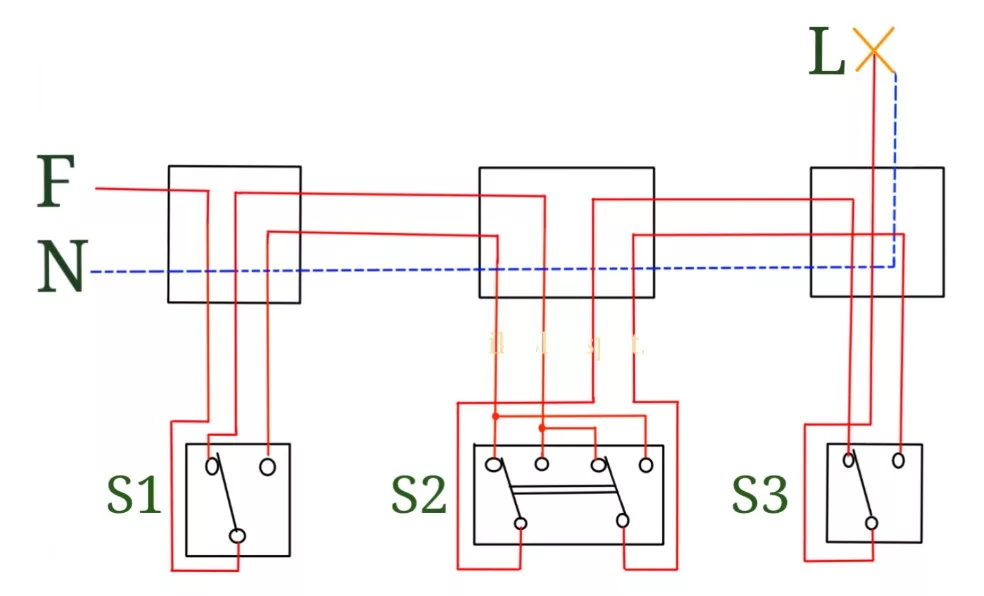

Rangkaian Saklar Silang

Rangkaian Saklar Silang Adalah melibatkan penggunaan saklar silang yang dipasang di antara dua saklar tukar. Tiga saklar tersebut bekerja sama untuk mengontrol satu lampu atau perangkat listrik lainnya.


Berikut penjelasan lebih detail mengenai rangkaian saklar silang:

  1. Pemasangan Saklar:
    Dalam sebuah rangkaian saklar silang, dua saklar tukar ditempatkan pada ujung-ujung rangkaian, sedangkan saklar silang diletakkan di tengah-tengah. Letak ini memungkinkan pengguna untuk mengendalikan lampu atau perangkat listrik dari tiga lokasi yang berbeda.
  2. Kabel Fasa dan Netral:
    Dalam rangkaian ini, kabel warna merah digunakan sebagai kabel fasa yang mengalirkan arus listrik. Sementara itu, kabel warna biru adalah kabel netral. Kabel fasa dihubungkan ke saklar, sementara kabel netral dihubungkan langsung ke lampu atau perangkat listrik.
  3. Kabel Fasa Tambahan:
    Selain kabel fasa utama, ada juga kabel fasa tambahan (biasanya berwarna merah muda atau pink) yang digunakan untuk menghubungkan saklar silang dengan saklar tukar. Kabel ini tidak selalu dialiri arus listrik, tergantung pada posisi saklar.
  4. Mengendalikan Lampu:
    Saklar tukar dan saklar silang bekerja sama untuk mengendalikan lampu. Jika saklar tukar dipindahkan, maka lampu akan menyala atau padam. Demikian juga jika saklar silang dipindahkan, lampu juga akan menyala atau padam.

Sekali lagi, penting untuk diingat bahwa pekerjaan instalasi listrik harus dilakukan oleh profesional atau orang yang memiliki pengetahuan dan keterampilan yang cukup. Selalu matikan sumber listrik

Tabel Kebenaran Saklar Silang

Untuk memahami mekanisme kerja rangkaian saklar silang yang telah dijelaskan di atas, Kalian dapat merujuk ke tabel kebenaran saklar silang berikut. Tabel ini juga memperjelas prinsip kerja saklar silang.

Setiap angka pada tabel kebenaran ini merujuk pada nomor terminal input dalam gambar rangkaian saklar silang yang telah disampaikan sebelumnya.

Jadi, harap rujuk pada tabel kebenaran saklar silang untuk memahami lebih lanjut tentang bagaimana saklar silang bekerja dalam rangkaian.

S0S1L1L2
2411
2510
3401
3511

Penutup

Demikianlah penjelasan lengkap mengenai Saklar Silang Adalah, yang telah empatpilar.com bahas. Dari perannya dalam sistem penerangan rumah, hingga cara kerja dan instalasinya. Dengan pemahaman ini, diharapkan Kalian dapat lebih memahami dan menghargai teknologi sederhana namun penting ini dalam kehidupan sehari-hari kita.

Saklar silang adalah bukti kecil dari bagaimana inovasi dan pengetahuan teknis bisa membuat kehidupan kita lebih mudah dan nyaman.

Terlepas dari seberapa sering kita memanfaatkannya atau seberapa sedikit yang kita ketahui tentang hal itu, teknologi ini tetap membantu kita menavigasi kehidupan kita setiap hari.

Semoga artikel mengenai Saklar Silang Adalah ini, memberikan pengetahuan baru dan bermanfaat untuk Kalian. Selalu ingat bahwa setiap detail, meski kecil, memiliki peranan besar dalam membentuk dunia seperti yang kita kenali saat ini.
